デバッガを起動する場合,定義済みの機能(コマンド,コマンド・シーケンス, コマンド区切り文字)がメイン・キーパッドの右側にある数値キーパッドのキーに割り当てられています。 これらのキーを使用すると,キーボードでコマンドを入力するよりも少ないキー入力でコマンドを入力できます。 たとえば,キーパッド上でCOMMAキー(,)を押せば,GOを入力してからReturn キーを押すのと同じ機能を指定できます。LK201キーボードを持つ端末やワークステーションには,VT100 キーボードにはないプログラマブル・ キー(たとえば,"Help"や"Remove"など)があります。またその中には, デバッガ機能が割り当てられているものもあります。
ファンクション・キーを使用するには,キーパッド・モードを使用可能(SET MODE KEYPAD) にする必要があります。キーパッド・モードは,デバッガを起動するときに使用可能にします。 デバッグするプログラムがキーパッドを使用しているため, キーパッド・モードを使用可能にしない方がよい場合は,SET MODE NOKEYPAD コマンドを入力してキーパッド・モードを禁止することができます。

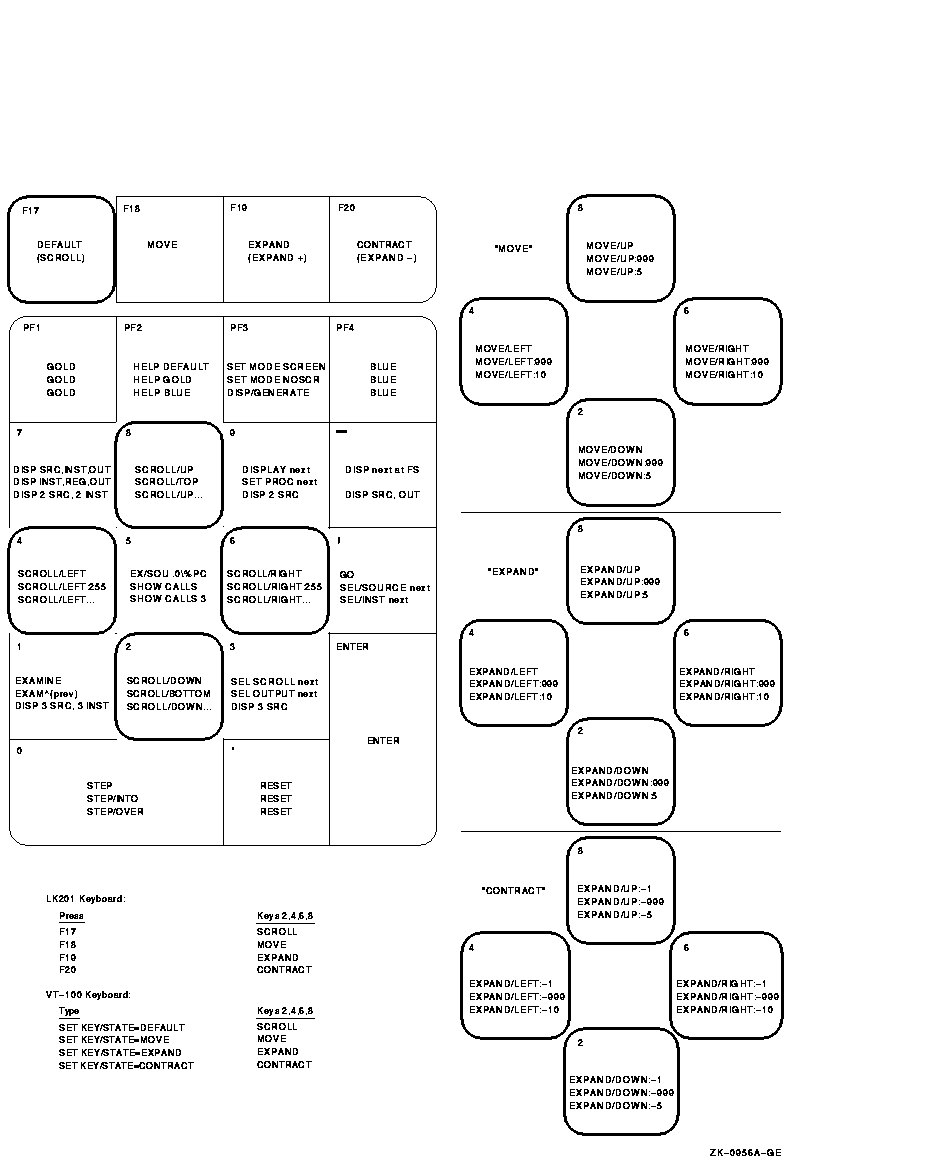

デバッガを起動するときに定義済みであるキーパッド・キー機能について, 図 A-1にまとめてあります。 また,すべてのキー定義の詳細な説明は,表 A-1 ,表 A-2,表 A-3 ,表 A-4に示します。ほとんどのキーは, 画面モードで画面表示を操作するのに使用されます。画面モードのコマンドを使用するには, まずPF3キー(SET MODE SCREEN)を押して画面モードを使用可能にしなければなりません。 また,画面モードで各ウィンドウの省略時のレイアウトを再作成するには, キーパッド・キー・シーケンスBLUE-MINUS (PF4 キーとMINUSキー(-)を順に押す)を入力します。
キーパッド・キーを使用してデバッガ・コマンドではなく数字を入力する場合は,SET MODE NOKEYPAD コマンドを入力します。
1つのキーにはたいてい次の3つの機能が定義されています。
図 A-1の各キーの説明には,DEFAULT,GOLD , BLUEの各機能を上から順に表示します。たとえば,キーパッド・キーKP0 を押すと,STEPコマンド(DEFAULT機能)が入力され,PF1,KP0の順に押すとSTEP/INTO コマンド(GOLD機能)が入力され,PF4,KP0の順に押すとSTEP/OVER コマンド(BLUE機能)が入力されます。
キーパッド・キーに割り当てられたコマンド・シーケンスは,KP2,KP4, KP6,KP8に割り当てられたBLUE機能以外は完結型で,ただちに実行されます。KP2 などのような非完結型のコマンドには,図 A-1 で,コマンドの後ろに反復記号( . . . )をつけて区別してあります。 コマンド入力を完結させるには,パラメータを指定してからReturn キーを押します。たとえば,12行分をスクロール・ダウンするには, 次のようにします。
表 A-1に,LK201キーボードにだけあり, VT100キーボードにはないキーを示します。また,そのキーごとに相当するコマンドと,LK201 キーボードを使用していない場合に代わりに使用できるキーパッド・ キー(該当する場合)も示します。
LK201キー | 起動されるコマンド・シーケンス | 等価のキーパッド・キー |
---|---|---|
F17 | SET KEY/STATE=DEFAULT | なし |
F18 | SET KEY/STATE=MOVE | なし |
F19 | SET KEY/STATE=EXPAND | なし |
F20 | SET KEY /STATE=CONTRACT | なし |
Help | HELP KEYPAD SUMMARY | なし |
Next Screen | SCROLL/DOWN | KP2 |
Prev Screen | SCROLL/UP | KP8 |
Remove | DISPLAY /REMOVE %CURSCROLL | なし |
Select | SELECT/SCROLL %NEXTSCROLL | KP3 |
省略時の設定では,キーパッド・キーKP2,KP4,KP6,KP8は,現在のスクロール・ ディスプレイをスクロールします。これらのキーは,方向(それぞれ, 下,左,右,上)を制御します。また,F18,F19,またはF20を押すと, キーパッドをそれぞれMOVE状態,EXPAND状態またはCONTRACT状態にすることができます。 キーパッドがMOVE状態にあると,KP2,KP4,KP6, KP8は,現在のスクロール・ディスプレイをそれぞれ下,左,右,上へ移動できます。 同様にEXPAND状態とCONTRACT状態にあると,4つのキーを使用して現在のスクロール・ ディスプレイを拡大または縮小できます。図 A-1 と表 A-2を参照してください。 また,VT100キーボード用の等価キーの定義については, あとで説明します。
ディスプレイのスクロール,移動,拡大,または縮小を行うには,次のようにします。
キー | 機能 |
---|---|
PF1 | 次に押すキーのGOLD機能を起動する。 |
PF4 | 次に押すキーのBLUE 機能を起動する。 |
F17 | キーパッドをDEFAULT状態にし,KP2,KP4,KP6,KP8のディスプレイ・ スクロール機能を使用可能にする。デバッガを起動すると,キーパッドはDEFAULT 状態になる。 |
F18 | キーパッドをMOVE状態にし,KP2,KP4,KP6,KP8のディスプレイ移動機能を使用可能にする。 |
F19 | キーパッドをEXPAND状態にし,KP2,KP4,KP6,KP8のディスプレイ拡大機能を使用可能にする。 |
F20 | キーパッドをCONTRACT状態にし,KP2,KP4,KP6,KP8のディスプレイ縮小機能を使用可能にする。 |
VT100キーボードを使用している場合には,LK201のF17キーの効果をF20にシミュレートできます。 このためには,これらのキーの機能を他のキー・ シーケンスに割り当てます。キーの割り当ては,デバッガ初期化ファイルなど, コマンド・プロシージャで実行できます(init_secを参照)。次のコードには,GOLD-KP9 とBLUE-KP9 (現在は未定義)がF17〜F20キーを巡回したときの効果をシミュレートできるようなキー割り当てが指定されています。 これらのキー割り当てが有効な場合には,GOLD-KP9を押すと,キーパッドはDEFAULT ( スクロール)状態になります。BLUE-KP9を押すと,キーパッドの状態はDEFAULT ,MOVE,EXPAND,CONTRACTに順に切り換わります。
DEFINE/KEY/IF_STATE=(GOLD,MOVE_GOLD,EXPAND_GOLD,CONTRACT_GOLD)- /TERMINATE KP9 "SET KEY/STATE=DEFAULT/NOLOG" DEFINE/KEY/IF_STATE=(BLUE)- /TERMINATE KP9 "SET KEY/STATE=MOVE/NOLOG" DEFINE/KEY/IF_STATE=(MOVE_BLUE)- /TERMINATE KP9 "SET KEY/STATE=EXPAND/NOLOG" DEFINE/KEY/IF_STATE=(EXPAND_BLUE)- /TERMINATE KP9 "SET KEY/STATE=CONTRACT/NOLOG" DEFINE/KEY/IF_STATE=(CONTRACT_BLUE)- /TERMINATE KP9 "SET KEY/STATE=DEFAULT/NOLOG"
HelpキーやPF2キーをそれだけ,または他のキーとともに押すと,キーパッド・ キーのオンライン・ヘルプを利用できます。(表 A-3 を参照してください。)また,SHOW KEYコマンドを使用してもキー定義を表示できます。
キーまたは キー・ シーケンス | 起動されるコマンド・シーケンス | 機能 |
---|---|---|
Help | HELP KEYPAD SUMMARY | キーパッド・キー図を表示し, 各キーの機能を要約する。 |
PF2 | HELP KEYPAD DEFAULT | キーパッド・ キー図とそのDEFAULT機能を表示する。 |
PF1-PF2 | HELP KEYPAD GOLD | キーパッド・ キー図とそのGOLD機能を表示する。 |
PF4-PF2 | HELP KEYPAD BLUE | キーパッド・ キー図とそのBLUE機能を表示する。 |
F18-PF2 | HELP KEYPAD MOVE | キーパッド・ キー図とそのMOVE DEFAULT機能を表示する。 |
F18-PF1-PF2 | HELP KEYPAD MOVE_ GOLD | キーパッド・キー図とそのMOVE GOLD機能を表示する。 |
F18-PF4-PF2 | HELP KEYPAD MOVE_BLUE | キーパッド・キー図とそのMOVE BLUE 機能を表示する。 |
F19-PF2 | HELP KEYPAD EXPAND | キーパッド・キー図とそのEXPAND DEFAULT 機能を表示する。 |
F19- PF1-PF2 | HELP KEYPAD EXPAND_GOLD | キーパッド・ キー図とそのEXPAND GOLD機能を表示する。 |
F19-PF4-PF2 | HELP KEYPAD EXPAND_ BLUE | キーパッド・キー図とそのEXPAND BLUE機能を表示する。 |
F20-PF2 | HELP KEYPAD CONTRACT | キーパッド・キー図とそのCONTRACT DEFAULT機能を表示する。 |
F20-PF1- PF2 | HELP KEYPAD CONTRACT_GOLD | キーパッド・ キー図とそのCONTRACT GOLD機能を表示する。 |
F20-PF4-PF2 | HELP KEYPAD CONTRACT_ BLUE | キーパッド・キー図とそのCONTRACT BLUE機能を表示する。 |
表 A-4に,すべてのキー定義を示します。
キー | 状態 | 起動されるコマンドまたは機能 |
---|---|---|
KP0 | DEFAULT | STEP |
GOLD | STEP/INTO | |
BLUE | STEP/OVER | |
KP1 | DEFAULT | EXAMINE。 現在の要素の論理的後続データ(その次の記憶位置)が定義されている場合, それを検査する。 |
GOLD | EXAMINE ^。現在の要素の論理的先行データ(その前の記憶位置) が定義されている場合,それを検査する。 | |
BLUE | 定義済みのプロセス固有のソース・ ディスプレイSRC_ nと機械語命令ディスプレイINST_ nを3組表示する。すなわち,可視プロセスのソース・ ディスプレイと機械語命令ディスプレイ(それぞれS2 とRS 2にある),プロセス・リスト中の前行のプロセスのソース・ ディスプレイと機械語命令ディスプレイ(それぞれS1とRS1にある),プロセス・ リスト中の次行のプロセスのソース・ディスプレイと機械語命令ディスプレイ( それぞれS3とRS3にある)を表示する。 | |
KP2 | DEFAULT | SCROLL /DOWN |
GOLD | SCROLL/BOTTOM | |
BLUE | SCROLL/DOWN (コマンドは終了しない)。コマンド入力を終了させるには, スクロールする行数(:n) またはディスプレイ名を指定する。 | |
MOVE | MOVE/DOWN | |
MOVE_GOLD | MOVE /DOWN:999 | |
MOVE_ BLUE | MOVE/DOWN:5 | |
EXPAND | EXPAND/DOWN | |
EXPAND_GOLD | EXPAND/DOWN:999 | |
EXPAND_BLUE | EXPAND/DOWN:5 | |
CONTRACT | EXPAND /DOWN:-1 | |
CONTRACT_ GOLD | EXPAND/DOWN:-999 | |
CONTRACT_BLUE | EXPAND/DOWN:- 5 | |
KP3 | DEFAULT | SELECT/SCROLL %NEXTSCROLL。ディスプレイ・リスト中で現在のスクロール・ ディスプレイの次のディスプレイを,現在のスクロール・ディスプレイとして選択する。 |
GOLD | SELECT/OUTPUT %NEXTOUTPUT。ディスプレイ・ リスト中の次の出力ディスプレイを現在の出力ディスプレイとして選択する。 | |
BLUE | 3つの定義済みプロセス固有のソース・ ディスプレイ,SRC_nを表示する。それぞれS1,S2, S3にあり,プロセス・リストで現在の(可視)プロセスの前にあるプロセス, 現在のプロセス,その次にあるプロセスのソース・ディスプレイである。 | |
KP4 | DEFAULT | SCROLL/LEFT |
GOLD | SCROLL/LEFT:255 | |
BLUE | SCROLL /LEFT (非完結型)。コマンドを完結させるには,スクロールする行数(: n)またはディスプレイ名を指定する。 | |
MOVE | MOVE/LEFT | |
MOVE_GOLD | MOVE /LEFT:999 | |
MOVE_ BLUE | MOVE/LEFT:10 | |
EXPAND | EXPAND/LEFT | |
EXPAND_GOLD | EXPAND/LEFT:999 | |
EXPAND_BLUE | EXPAND/LEFT:10 | |
CONTRACT | EXPAND /LEFT:-1 | |
CONTRACT_ GOLD | EXPAND/LEFT:-999 | |
CONTRACT_BLUE | EXPAND/LEFT:- 10 | |
KP5 | DEFAULT | EXAMINE/SOURCE .%SOURCE_SCOPE\%PC; EXAMINE/INST .%INST_ SCOPE\%PC。行(非画面)モードで,次に実行するソース行と命令を表示する。 画面モードで,現在のソース・ディスプレイを次に実行するソース行の中央におく。 また,現在の機械語命令ディスプレイを次に実行する命令の中央におく。 |
GOLD | SHOW CALLS | |
BLUE | SHOW CALLS 3 | |
KP6 | DEFAULT | SCROLL/RIGHT |
GOLD | SCROLL/RIGHT:255 | |
BLUE | SCROLL/RIGHT (非完結型)。コマンドを完結させるには,スクロールする行数(: n)またはディスプレイ名を指定する。 | |
MOVE | MOVE/RIGHT | |
MOVE_GOLD | MOVE /RIGHT:999 | |
MOVE_ BLUE | MOVE/RIGHT:10 | |
EXPAND | EXPAND/RIGHT | |
EXPAND_GOLD | EXPAND/RIGHT:999 | |
EXPAND_BLUE | EXPAND/RIGHT:10 | |
CONTRACT | EXPAND /RIGHT:-1 | |
CONTRACT_ GOLD | EXPAND/RIGHT:-999 | |
CONTRACT_BLUE | EXPAND/RIGHT:- 10 | |
KP7 | DEFAULT | DISPLAY SRC AT LH1, INST AT RH1, OUT AT S45, PROMPT AT S6; SELECT/SCROLL/SOURCE SRC; SELECT/INST INST; SELECT/OUT OU T。ディスプレイSRC ,INST,OUT,PROMPTとその属性を表示する。 |
GOLD | DISPLAY INST AT LH1, REG AT RH1, OUT AT S45, PROMPT AT S6; SELECT/SCROLL /INST INST;SELECT/OUT OUT。ディスプレイINST,REG,OUT,PROMPT に適切なディスプレイをつけて表示する。 | |
BLUE | 定義済みのプロセス固有のソース・ ディスプレイSRC_ nと機械語命令ディスプレイ, INST_nを2組表示する。すなわち,可視プロセスのソース・ディスプレイと機械語命令ディスプレイ( それぞれQ1とRQ1にある),プロセス・ リストの次行プロセスのソース・ディスプレイと機械語命令ディスプレイ( それぞれQ2 とRQ2にある)を表示する。 | |
KP8 | DEFAULT | SCROLL/UP |
GOLD | SCROLL /TOP | |
BLUE | SCROLL/UP (非完結型)。コマンドを完結させるには,スクロールする行数(: n)またはディスプレイ名を指定する。 | |
MOVE | MOVE /UP | |
MOVE_GOLD | MOVE/UP:999 | |
MOVE_BLUE | MOVE/UP:5 | |
EXPAND | EXPAND/UP | |
EXPAND_GOLD | EXPAND/UP:999 | |
EXPAND_BLUE | EXPAND/UP:5 | |
CONTRACT | EXPAND /UP:-1 | |
CONTRACT_ GOLD | EXPAND/UP:-999 | |
CONTRACT_BLUE | EXPAND/UP:- 5 | |
KP9 | DEFAULT | DISPLAY %NEXTDISP。ディスプレイ・リスト中の次のディスプレイを現在のウィンドウに表示する。 ただし,削除したディスプレイは除く。 |
GOLD | SET PROCESS/VISIBLE %NEXT_PROCESS。プロセス・リスト中の次のプロセスを可視プロセスにする。 | |
BLUE | 2つの定義済みプロセス固有のソース・ ディスプレイSRC_ nを表示する。これらはそれぞれQ1 ( 可視プロセス)とQ2 (プロセス・リスト中の次のプロセス)にある。 | |
PF1 | 次に押すキーのGOLD機能を有効にする。 | |
PF2 | キーパッド・キーのダイアグラムとDEFAULT 機能を表示する。 | |
PF2 | 表 A-3 を参照。 | |
PF3 | DEFAULT | SET MODE SCREEN; SET STEP NOSOURCE。 画面モードを使用可能にし,通常は出力表示中に表示されるソース行を出力しないようにする( ソース・ディスプレイを行ったときにこの出力があると冗長であるため) 。 |
GOLD | SET MODE NOSCREEN; SET STEP SOURCE。画面モードを禁止し,ソース行の出力を行えるように戻す。 | |
BLUE | DISPLAY/GENERATE。すべての自動更新ディスプレイの内容を再生成する。 | |
PF4 | 次に押すキーのBLUE機能を有効にする。 | |
COMMA | DEFAULT | GO |
GOLD | SELECT/SOURCE %NEXT_SOURCE。ディスプレイ・リスト中の次のソース・ディスプレイを現在のソース・ ディスプレイとして選択する。 | |
BLUE | SELECT/INSTRUCTION %NEXTINST。ディスプレイ・リスト中の次の機械語命令ディスプレイを現在の機械語命令ディスプレイとして選択する。 | |
MINUS | DEFAULT | DISPLAY %NEXTDISP AT S12345, PROMPT AT S6; SELECT/SCROLL %CURDISP。ディスプレイ・ リスト中の次のディスプレイを画面いっぱいに表示する(画面の最上部にPROMPT ディスプレイの最上部を合わせる)。そのディスプレイを現在のスクロール・ ディスプレイとして選択する。 |
GOLD | 未定義 | |
BLUE | DISPLAY SRC AT H1, OUT AT S45, PROMPT AT S6; SELECT/SCROLL/SOURCE SRC; SELECT /OUT OUT。ディスプレイSRC,OUT,PROMPT とその属性を表示する。 これは省略時のディスプレイ構成である。 | |
Enter | コマンドを入力する( 完結させる)。Returnキーと同じである。 | |
PERIOD | すべての状態 | GOLDやBLUEなどのようにその状態にロックをかけない状態キーを押した場合の効果を取り消す。MOVE ,EXPAND,CONTRACTなどのように状態ロックをかける状態キーの操作には影響しない。 |
Next Screen (E6) | DEFAULT | SCROLL/DOWN |
Prev Screen (E5) | DEFAULT | SCROLL/UP |
Remove (E3) | DEFAULT | DISPLAY/REMOVE %CURSCROLL。ディスプレイ・ リストから現在のスクロール・ディスプレイを削除する |
Select (E4) | DEFAULT | SELECT/SCROLL %NEXTSCROLL。ディスプレイ・リスト中で現在のスクロール・ ディスプレイの次のディスプレイを,現在のスクロール・ディスプレイとして選択する。 |
F17 | キーパッドをDEFAULT状態にし,KP2,KP4,KP6, KP8のスクロール・ディスプレイ機能を有効にする。デバッガを起動すると, キーパッドはDEFAULT状態になる。 | |
F18 | キーパッドをMOVE状態にし, KP2,KP4,KP6,KP8の移動ディスプレイ機能を有効にする。 | |
F19 | キーパッドをEXPAND 状態にし,KP2,KP4,KP6,KP8の拡大ディスプレイ機能を有効にする。 | |
F20 | キーパッドをCONTRACT状態にし,KP2,KP4,KP6,KP8の縮小ディスプレイ機能を有効にする。 | |
Ctrl/W | DISPLAY/REFRESH | |
Ctrl /Z | EXIT |
