この章では，コール可能なDEC XTPUルーチンを説明し，コール可能なルーチンの 目的と使用できるパラメータおよび主なステータス・リターンについて説明します。 コール構文のパラメータは，DEC XTPUルーチンに渡されるオブジェクトを表現します。 各パラメータの説明には，データ・タイプとオブジェクトの受渡しメカニズムが 示されています。データ・タイプはVMS標準データ・タイプです。 受渡しメカニズムはパラメータ・リストがどのように解釈されるかを示しています。
コール可能なDEC XTPUを使用すると，他のプログラム言語やアプリケーションから DEC XTPUの機能を利用できます。 DEC XTPUは標準のOpenVMSプロシージャ呼び出し/条件処理を使って， 他の言語で作成されたプログラムからコールすることができ，また，MAIL などのVMSユーティリティからもコールすることができます。 コール可能なDEC XTPUを使用すれば， ユーザのプログラムの内部でテキスト処理機能を実行することができます。
コール可能なDEC XTPUはDEC XTPUの共有可能イメージであるXTPUSHR.EXEに 存在するコール可能なルーチンから構成されます。 コール可能なDEC XTPUを使用するためには，この共有可能イメージとリンクします。 共有可能イメージには，コール可能なインターフェイス・ルーチン名と定数が 含まれています。DCLレベルのDEC XTPUインターフェイスの場合と同様に， コール可能なDEC XTPUへの入力として，また出力として， ファイルを使用することができます。さらに入力，出力， およびメッセージを処理するために独自のルーチンを作成することもできます。
この章は，システム・プログラマを対象としたものであり， 以下の事項について十分理解しているものと仮定しています。
コール可能なDEC XTPUを使用するプログラムは， パラメータをDEC XTPUプロシージャで使用できるタイプにして渡す必要があります。
この章で説明しているDEC XTPUルーチンは，ルーチンの終了ステータスを示す 条件値を返します。戻される条件値とテスト値を比較する場合には， ランタイム・ライブラリのLIB$MATCH_CONDを使用しなければなりません。 条件値を単純な整数としてテストしないようにしてください。
コール可能なDEC XTPUは，単純なコール可能インターフェイスと完全な コール可能インターフェイスの2通りの方法でアクセスすることができます。
単純なコール可能インターフェイス
コール可能なDEC XTPUを使用するためのもっとも簡単な方法は， 単純なコール可能インターフェイスを使用することです。DEC XTPUには， 単純なコール可能インターフェイスで使用できる2つのルーチンがあります。 これらのルーチンはさらに以下の操作を実行する他のルーチンをコールします。
単純なコール可能インターフェイスを使用する場合には，XTPU$XTPUルーチンの場合， DEC XTPUに対するVMSコマンド・ラインを指定します。また， XTPU$EDITルーチンを使って，入力ファイルと出力ファイルを指定することも可能です。 XTPU$EDITはコマンド文字列を作成し，そのコマンド文字列は XTPU$XTPUルーチンに渡されます。これらの2つのルーチンについては， 第6.2節で詳しく説明します。
完全なコール可能インターフェイス
完全なコール可能インターフェイスを使用する場合には，コール可能な DEC XTPUのメイン・ルーチンを直接アクセスするプログラムを使用します。 これらのルーチンは以下の操作を実行します。
| エディタを初期化する | XTPU$INITIALIZE |
| DEC XTPUプロシージャを実行する | XTPU$EXECUTE_INIFILEXTPU$EXECUTE_COMMAND |
| エディタを制御する | XTPU$CONTROL |
| 編集セッションを終了する | XTPU$CLEANUP |
この方法でコール可能なDEC XTPUを使用する場合には，特定のパラメータに対して， 値を指定しなければなりません。場合によっては，指定する値がルーチンの アドレスになることがあります。たとえば，XTPU$INITIALIZEをコールする場合には， 初期化オプションを指定するルーチンのアドレスを指定しなければなりません。 各アプリケーションに応じて， ユーザが追加ルーチンを自分で作成しなければならないこともあります。たとえば， ファイル操作を実行するルーチンやエラーを処理するルーチン， あるいは編集セッションを制御するルーチンを作成しなければならないことがあります。 コール可能なDEC XTPUには，これらの作業の一部を実行できる ユーティリティ・ルーチンが準備されています。 これらのユーティリティ・ルーチンは以下の操作を実行することができます。
完全なコール可能インターフェイスについては，以下の各節に詳しく説明されています。
| 第6.3節 | まずインターフェイスの簡単な説明が示されていますが， この節の大部分はコール可能なDEC XTPUのメイン・ルーチンの説明にあてられています (XTPU$INITIALIZE，XTPU$EXECUTE_INIFILE，XTPU$CONTROL，XTPU$EXECUTE_COMMAND， XTPU$CLEANUP)。 |
| 第6.3.2節 | 完全なコール可能インターフェイスで使用できる 追加ルーチンが説明されています。 |
| 第6.3.3節 | 完全なコール可能インターフェイスで使用できるルーチンを 作成するための必要条件が定義されています。 |
完全なコール可能インターフェイスは，コール可能なDEC XTPUメイン・ルーチンと DEC XTPUユーティリティ・ルーチンから構成されます。
単純なコール可能インターフェイスを使用する場合も， 完全なコール可能インターフェイスを使用する場合も， DEC XTPUの共有可能イメージにリンクすることにより， コール可能なDEC XTPUにアクセスすることができます。 このイメージにはアプリケーションで使用できるルーチン名と定数が含まれています。 さらに，XTPUSHR.EXEには，以下のシンボルも含まれています。
| XTPU$GL_VERSION | 共有可能イメージのバージョン |
| XTPU$GL_UPDATE | 共有可能イメージの更新番号 |
| XTPU$_ FACILITY | DEC XTPUのファシリティ・コード |
共有可能イメージ，XTPUSHR.EXEのリンク方法については，VMSの概説書を参照してく ださい。
パラメータは参照またはディスクリプタによってコール可能なDEC XTPUに渡されます。 パラメータがルーチンの場合には，パラメータはバウンド・プロシージャ値(BPV) データ・タイプとしてディスクリプタによって渡されます。
バウンド・プロシージャ値とは，2つのロングワードから構成される値であり， 最初のロングワードにはプロシージャのアドレスが含まれており， 2番目のロングワードには環境値が含まれています。 図 6-1を参照してください。環境値は 最初のバウンド・プロシージャ値を作成するときに言語特有の方法で決定されます。 バウンド・プロシージャがコールされると，コーリング・プログラムは 2番目のロングワードをR1にロードします。
単純なコール可能インターフェイスを使用する場合，DEC XTPU はすべてのエラーを処理するために独自の条件ハンドラである XTPU$HANDLER を設定します。完全なコール可能インターフェイスを使用する場合には， 以下の2通りの方法でエラーを処理することができます。
省略時の条件ハンドラであるXTPU$HANDLERについては XTPU$FILEIOを参照してください。また， ユーザ独自の条件ハンドラを作成する方法については， 『OpenVMS Programming Concepts Manual』を参照してください。
DEC XTPUの条件コードはすべてユニバーサル・シンボルとして宣言されます。 したがって，自分のプログラムを共有可能イメージにリンクすると， 自動的にこれらのシンボルにアクセスできるようになります。 DEC XTPUは条件コード値をR0にセットします。 DEC XTPUのリターン・コードについては， 『DEC Text Processing Utility Reference Manual』を参照してください。 DEC XTPUが返すリターン・コードとそのメッセージについては， Help/Messageファシリティを参照してください。
この後の節では，コール可能なDEC XTPUルーチンの説明の中に条件コードに 関する情報も示されています。この情報は “戻される条件値”という見出しの下に示されており， 省略時の条件ハンドラが設定されているときに戻される値を示しています。
DEC XTPUの単純なコール可能インターフェイスはXTPU$XTPUと XTPU$EDITという2つのルーチンから構成されています。 DEC XTPUに対するこれらのエントリ・ポイントは， 以下のアプリケーションで使用することができます。
以下の例はXTPU$EDITを呼びだして，INFILE.DAT中のテキストを編集し， その結果を OUTFILE.DATに書き込みます。 XTPU$EDITに渡すパラメータはディスクリプタ渡しでなければなりません。
/*
Sample C program that calls DEC XTPU. This program uses XTPU$EDIT to
provide the names of the input and output files
*/
#include descrip
int return_status;
static $DESCRIPTOR (input_file, "infile.dat");
static $DESCRIPTOR (output_file, "outfile.dat");
main (argc, argv)
int argc;
char *argv[];
{
/*
Call DEC XTPU to edit text in "infile.dat" and write the result
to "outfile.dat". Return the condition code from DEC XTPU as the
status of this program.
*/
return_status = XTPU$EDIT (&input_file, &output_file);
exit (return_status);
}
以下の例は，上の例と同じ動作をします。 ここではエントリ・ポイントとして XTPU$XTPUを使います。 XTPU$XTPUは引数として"XTPU"で始まるコマンド文字列を受け取ります。 コマンド文字列には"EDIT/XTPU"コマンドに使用できるすべての修飾子を使用できます。
/*
Sample C program that calls DEC XTPU. This program uses XTPU$XTPU and
specifies a command string
*/
#include descrip
int return_status;
static $DESCRIPTOR (command_prefix, "XTPU/NOJOURNAL/NOCOMMAND/OUTPUT=");
static $DESCRIPTOR (input_file, "infile.dat");
static $DESCRIPTOR (output_file, "outfile.dat");
static $DESCRIPTOR (space_desc, " ");
char command_line [100];
static $DESCRIPTOR (command_desc, command_line);
main (argc, argv)
int argc;
char *argv[];
{
/*
Build the command line for DEC XTPU. Note that the command verb
is "XTPU". The string we construct in the buffer command_line
will be
"XTPU/NOJOURNAL/NOCOMMAND/OUTPUT=outfile.dat infile.dat"
*/
return_status = STR$CONCAT (&command_desc,
&command_prefix,
&output_file,
&space_desc,
&input_file);
if (! return_status)
exit (return_status);
/*
Now call DEC XTPU to edit the file
*/
return_status = XTPU$XTPU (&command_desc);
exit (return_status);
}
以下の節では，完全なコール可能インターフェイスによってコールされる ルーチンについて，詳しく説明します。 単純なコール可能インターフェイスを使用した場合には， これらのルーチンが呼び出されます。 完全なコール可能インターフェイスを使用する場合には， 直接これらのルーチンを呼び出します。
DEC XTPUの完全なコール可能インターフェイスは， 以下の作業を実行するために使用できる複数のルーチンから構成されています。
単純なコール可能インターフェイスを使用する場合には， 上記の操作は自動的に実行されます。これらの機能を実行する各 DEC XTPUルーチンはユーザ作成プログラムからコールすることができ， DEC XTPUの完全なコール可能インターフェイスと呼ばれます。 このインターフェイスには2種類のルーチンが含まれています。 それはDEC XTPUのコール可能なメイン・ルーチンと DEC XTPUユーティリティ・ルーチンです。これらのDEC XTPUルーチンと， DEC XTPUルーチンにパラメータを渡すユーザ・ルーチンを使用することにより， アプリケーション・プログラムがDEC XTPUを制御します。
以降の節では，コール可能なメイン・ルーチン，これらのルーチンに対する パラメータの受渡し方法，DEC XTPUユーティリティ・ルーチン， およびユーザ作成ルーチンの必要条件について説明します。
この節では，以下のコール可能なDEC XTPUルーチンについて説明します。
注意
これらのルーチンをコールする場合には，XTPU$HANDLERを設定するか， または独自の条件ハンドラを作成しなければなりません。 条件ハンドラの設定について詳しくは，この章の終わりの XTPU$HANDLERルーチンの説明と『OpenVMS Calling Standard』を参照してください。
完全なコール可能インターフェイスには，他にもいくつかのユーティリティ・ ルーチンが含まれており，これらのユーティリティ・ルーチンに対してパラメータを 渡すことができます。アプリケーションによっては，自分のルーチンを作成せずに， これらのルーチンを使用することができます。 以下にDEC XTPUユーティリティ・ルーチンとその説明をします。
| XTPU$CLIPARSE | コマンド・ラインを解析し，XTPU$INITIALIZEのためにアイテム・リストを作成する |
| XTPU$PARSEINFO | コマンドを解析し，XTPU$INITIALIZEのためにアイテム・リストを作成する |
| XTPU$FILEIO | 省略時のファイル入出力ルーチン |
| XTPU$MESSAGE | MESSAGE組込みプロシージャを使ってエラー・メッセージと文字列を出力する |
| XTPU$HANDLER | 省略時の条件ハンドラ |
| XTPU$CLOSE_ TERMINAL | CALL_USERルーチンの実行中，ターミナルへのDEC XTPUのチャネルをクローズする |
| XTPU$SPECIFY_ASYNC_ACTION | XTPU$CONTROLルーチンを中断する非同期イベントを指定する |
| XTPU$TRIGGER_ASYNC_ACTION | 特定の非同期イベントでXTPU$CONTROLルーチンを中断する |
XTPU$CLIPARSEとXTPU$PARSEINFOは， コマンドを解析するためにCLI$ルーチンによって保持されている内容を破壊します。
この節では，ユーザ作成ルーチンの必要条件を定義します。これらのルーチンを DEC XTPUに渡す場合には，バウンド・プロシージャ値として渡さなければなりません (バウンド・プロシージャ値については第6.1.3項 を参照してください)。各アプリケーションに応じて， 以下に示されているルーチンの中から，1つまたはすべてを作成しなければなりません。

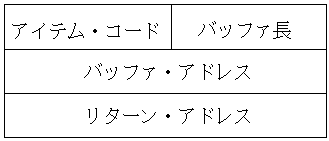

このルーチンは初期化パラメータの値を入手するために， XTPU$INITIALIZEがコールするルーチンです。 初期化パラメータはアイテム・リストとして戻されます。
このルーチンはファイル操作を処理するルーチンです。独自の ファイル入出力ルーチンを作成するかわりに，XTPU$FILEIOユーティリティ・ルーチンを 使用することもできます。ただし，ジャーナル・ファイル操作や SAVE組込みプロシージャによって実行される動作ではこのルーチンは使用されません。
このルーチンはエラー条件を処理するルーチンです。 独自の条件ハンドラを作成するかわりに， 省略時の条件ハンドラであるXTPU$HANDLERを使用することもできます。
このルーチンはCALL_USER組込みプロシージャがコールするルーチンです。 このルーチンを使用すると， 編集セッションからユーザ・プログラムに制御を渡すことができます。
例 6-1，例 6-2， および例 6-3は，コール可能なDECXTPUを使用したものです。 これらの例は解説を目的としたものであり，DECはこれらの信頼性について， その責任を負いません。
C A sample FORTRAN program that calls DEC XTPU to act
C normally, using the programmable interface.
C
C IMPLICIT NONE
INTEGER*4 CLEAN_OPT !options for clean up routine
INTEGER*4 STATUS !return status from DEC XTPU routines
INTEGER*4 BPV_PARSE(2) !set up a Bound Procedure Value
INTEGER*4 LOC_PARSE !a local function call
C declare the DEC XTPU functions
INTEGER*4 XTPU$CONTROL
INTEGER*4 XTPU$CLEANUP
INTEGER*4 XTPU$EXECUTE_INIFILE
INTEGER*4 XTPU$INITIALIZE
INTEGER*4 XTPU$CLIPARSE
C declare a local copy to hold the values of DEC XTPU cleanup variables
INTEGER*4 RESET_TERMINAL
INTEGER*4 DELETE_JOURNAL
INTEGER*4 DELETE_BUFFERS,DELETE_WINDOWS
INTEGER*4 DELETE_EXITH,EXECUTE_PROC
INTEGER*4 PRUNE_CACHE,KILL_PROCESSES
INTEGER*4 CLOSE_SECTION
INTEGER*4 CLOSE_KANJI_DIC
C declare the DEC XTPU functions used as external
EXTERNA XTPU$HANDLER
EXTERNAL XTPU$CLIPARSE
EXTERNAL XTPU$_SUCCESS !external error message
EXTERNAL LOC_PARSE !user supplied routine to
C call TPUCLIPARSE and setup
C declare the DEC XTPU cleanup variables as external these are the
C external literals that hold the value of the options
EXTERNAL XTPU$M_RESET_TERMINAL
EXTERNAL XTPU$M_DELETE_JOURNAL
EXTERNAL XTPU$M_DELETE_BUFFERS,XTPU$M_DELETE_WINDOWS
EXTERNAL XTPU$M_DELETE_EXITH,XTPU$M_EXECUTE_PROC
EXTERNAL XTPU$M_PRUNE_CACHE,XTPU$M_KILL_PROCESSES
EXTERNAL XTPU$M_CLOSE_KANJI_DIC
100 CALL LIB$ESTABLISH ( XTPU$HANDLER ) !establish the condition handler
C set up the Bound Procedure Value for the call to XTPU$INITIALIZE
BPV_PARSE( 1 ) = %LOC( LOC_PARSE )
BPV_PARSE( 2 ) = 0
C call the DEC XTPU initialization routine to do some set up work
STATUS = XTPU$INITIALIZE ( BPV_PARSE )
C Check the status if it is not a success then signal the error
IF ( STATUS .NE. %LOC ( XTPU$_SUCCESS ) ) THEN
CALL LIB$SIGNAL( %VAL( STATUS ) )
GOTO 9999
ENDIF
C execute the XTPU$_ init files and also a command file if it
C was specified in the command line call to DEC XTPU
STATUS = XTPU$EXECUTE_INIFILE ( )
IF ( STATUS .NE. %LOC ( XTPU$_SUCCESS ) ) THEN
CALL LIB$SIGNAL( %VAL( STATUS ) )
GOTO 9999
ENDIF
C invoke the editor as it normally would appear
STATUS = XTPU$CONTROL ( ) !call the DEC XTPU editor
IF ( STATUS .NE. %LOC ( XTPU$_SUCCESS ) ) THEN
CALL LIB$SIGNAL( %VAL( STATUS ) )
C GOTO 9999
ENDIF
C Get the value of the option from the external literals. In FORTRAN you
C cannot use external literals directly so you must first get the value
C of the literal from its external location. Here we are getting the
C values of the options that we want to use in the call to XTPU$CLEANUP.
DELETE_JOURNAL = %LOC ( XTPU$M_DELETE_JOURNAL )
DELETE_EXITH = %LOC ( XTPU$M_DELETE_EXITH )
DELETE_BUFFERS = %LOC ( XTPU$M_DELETE_BUFFERS )
DELETE_WINDOWS = %LOC ( XTPU$M_DELETE_WINDOWS )
EXECUTE_PROC = %LOC ( XTPU$M_EXECUTE_PROC )
RESET_TERMINAL = %LOC ( XTPU$M_RESET_TERMINAL )
KILL_PROCESSES = %LOC ( XTPU$M_KILL_PROCESSES )
CLOSE_SECTION = %LOC ( XTPU$M_CLOSE_SECTION )
CLOSE_KANJI_DIC = %LOC ( XTPU$M_CLOSE_KANJI_DIC )
C Now that we have the local copies of the variables we can do the
C logical OR to set the multiple options that we need.
CLEAN_OPT = DELETE_JOURNAL .OR. DELETE_EXITH .OR.
1 DELETE_BUFFERS .OR. DELETE_WINDOWS .OR. EXECUTE_PROC
1 .OR. RESET_TERMINAL .OR. KILL_PROCESSES .OR. CLOSE_SECTION
1 .OR. CLOSE_KANJI_DIC
C do the necessary clean up
C XTPU$CLEANUP wants the address of the flags as the parameter so
C pass the %LOC of CLEAN_OPT which is the address of the variable
STATUS = XTPU$CLEANUP ( %LOC ( CLEAN_OPT ) )
IF ( STATUS .NE. %LOC (XTPU$_SUCCESS) ) THEN
CALL LIB$SIGNAL( %VAL(STATUS) )
ENDIF
9999 CALL LIB$REVERT !go back to normal processing -- handlers
STOP
END
C
C
INTEGER*4 FUNCTION LOC_PARSE
INTEGER*4 BPV(2) !A local Bound Procedure Value
CHARACTER*13 EDIT_COMM !A command line to send to XTPU$CLIPARSE
C Declare the DEC XTPU functions used
INTEGER*4 XTPU$FILEIO
INTEGER*4 XTPU$CLIPARSE
C Declare this routine as external because it is never called directly and
C we need to tell FORTRAN that it is a function and not a variable
EXTERNAL XTPU$FILEIO
BPV(1) = %LOC(XTPU$FILEIO) !set up the BOUND PROCEDURE VALUE
BPV(2) = 0
EDIT_COMM(1:18) = 'EDIT/XTPU TEST.TXT'
C parse the command line and build the item list for XTPU$INITIALIZE
9999 LOC_PARSE = XTPU$CLIPARSE (EDIT_COMM, BPV , 0)
RETURN
END
PROGRAM TEST_TPU
C
IMPLICIT NONE
C
C Define the expected DEC XTPU return statuses
C
EXTERNAL XTPU$_SUCCESS
EXTERNAL XTPU$_QUITTING
C
C Declare the DEC XTPU routines and symbols used
C
EXTERNAL XTPU$M_DELETE_CONTEXT
EXTERNAL XTPU$HANDLER
INTEGER*4 XTPU$M_DELETE_CONTEXT
INTEGER*4 XTPU$INITIALIZE
INTEGER*4 XTPU$EXECUTE_INIFILE
INTEGER*4 XTPU$CONTROL
INTEGER*4 XTPU$CLEANUP
C
C Declare the external callback routine
C
EXTERNAL TPU_STARTUP ! the DEC XTPU set-up function
INTEGER*4 TPU_STARTUP
INTEGER*4 BPV(2) ! Set up a bound procedure value
C
C Declare the functions used for working with the condition handler
C
INTEGER*4 LIB$ESTABLISH
INTEGER*4 LIB$REVERT
C
C Local Flags and Indices
C
INTEGER*4 CLEANUP_FLAG ! flag(s) for DEC XTPU cleanup
INTEGER*4 RET_STATUS
C
C Initializations
C
RET_STATUS = 0
CLEANUP_FLAG = %LOC(XTPU$M_DELETE_CONTEXT)
C
C Establish the default DEC XTPU condition handler
C
CALL LIB$ESTABLISH(%REF(XTPU$HANDLER))
C
C Set up the bound procedure value for the initialization callback
C
BPV(1) = %LOC (TPU_STARTUP)
BPV(2) = 0
C
C Call the DEC XTPU procedure for initialization
C
RET_STATUS = XTPU$INITIALIZE(BPV)
IF (RET_STATUS .NE. %LOC(XTPU$_SUCCESS)) THEN
CALL LIB$SIGNAL (%VAL(RET_STATUS))
ENDIF
C
C Execute the DEC XTPU initialization file
C
RET_STATUS = XTPU$EXECUTE_INIFILE()
IF (RET_STATUS .NE. %LOC(XTPU$_SUCCESS)) THEN
CALL LIB$SIGNAL (%VAL(RET_STATUS))
ENDIF
C
C Pass control to DEC XTPU
C
RET_STATUS = XTPU$CONTROL()
IF (RET_STATUS .NE. %LOC(XTPU$_QUITTING)
1 .OR. %LOC(XTPU$_QUITTING)) THEN
CALL LIB$SIGNAL (%VAL(RET_STATUS))
ENDIF
C
C Clean up after processing
C
RET_STATUS = XTPU$CLEANUP(%REF(CLEANUP_FLAG))
IF (RET_STATUS .NE. %LOC(XTPU$_SUCCESS)) THEN
CALL LIB$SIGNAL (%VAL(RET_STATUS))
ENDIF
C
C Set the condition handler back to the default
C
RET_STATUS = LIB$REVERT()
END
INTEGER*4 FUNCTION TPU_STARTUP
IMPLICIT NONE
INTEGER*4 OPTION_MASK ! temporary variable for DEC XTPU
CHARACTER*44 SECTION_NAME ! temporary variable for DEC XTPU
C
C External DEC XTPU routines and symbols
C
EXTERNAL XTPU$K_OPTIONS
EXTERNAL XTPU$M_READ
EXTERNAL XTPU$M_SECTION
EXTERNAL XTPU$M_DISPLAY
EXTERNAL XTPU$K_SECTIONFILE
EXTERNAL XTPU$K_FILEIO
EXTERNAL XTPU$FILEIO
INTEGER*4 XTPU$FILEIO
C
C The bound procedure value used for setting up the file I/O routine
C
INTEGER*4 BPV(2)
C
C Define the structure of the item list defined for the callback
C
STRUCTURE /CALLBACK/
INTEGER*2 BUFFER_LENGTH
INTEGER*2 ITEM_CODE
INTEGER*4 BUFFER_ADDRESS
INTEGER*4 RETURN_ADDRESS
END STRUCTURE
C
C There are a total of four items in the item list
C
RECORD /CALLBACK/ CALLBACK (4)
C
C Make sure it is not optimized!
C
VOLATILE /CALLBACK/
C
C Define the options we want to use in the DEC XTPU session
C
OPTION_MASK = %LOC(XTPU$M_SECTION) .OR. %LOC(XTPU$M_READ)
1 .OR. %LOC(XTPU$M_DISPLAY)
C
C Define the name of the initialization section file
C
SECTION_NAME = 'SYS$SHARE:JEVE$SECTION_V3.XTPU$SECTION'
C
C Set up the required I/O routine. Use the DEC XTPU default.
C
BPV(1) = %LOC(XTPU$FILEIO)
BPV(2) = 0
C
C Build the callback item list
C
C Set up the edit session options
C
CALLBACK(1).ITEM_CODE = %LOC(XTPU$K_OPTIONS)
CALLBACK(1).BUFFER_ADDRESS = %LOC(OPTION_MASK)
CALLBACK(1).BUFFER_LENGTH = 4
CALLBACK(1).RETURN_ADDRESS = 0
C
C Identify the section file to be used
C
CALLBACK(2).ITEM_CODE = %LOC(XTPU$K_SECTIONFILE)
CALLBACK(2).BUFFER_ADDRESS = %LOC(SECTION_NAME)
CALLBACK(2).BUFFER_LENGTH = LEN(SECTION_NAME)
CALLBACK(2).RETURN_ADDRESS = 0
C
C Set up the I/O handler
C
CALLBACK(3).ITEM_CODE = %LOC(XTPU$K_FILEIO)
CALLBACK(3).BUFFER_ADDRESS = %LOC(BPV)
CALLBACK(3).BUFFER_LENGTH = 4
CALLBACK(3).RETURN_ADDRESS = 0
C
C End the item list with zeros to indicate we are finished
C
CALLBACK(4).ITEM_CODE = 0
CALLBACK(4).BUFFER_ADDRESS = 0
CALLBACK(4).BUFFER_LENGTH = 0
CALLBACK(4).RETURN_ADDRESS = 0
C
C Return the address of the item list
C
TPU_STARTUP = %LOC(CALLBACK)
RETURN
END
/*
Simple example of a C program to invoke DEC XTPU. This program provides its
own FILEIO routine instead of using the one provided by DEC XTPU.
*/
#include descrip
#include stdio
/* data structures needed */
struct bpv_arg /* bound procedure value */
{
int *routine_add ; /* pointer to routine */
int env ; /* environment pointer */
} ;
struct item_list_entry /* item list data structure */
{
short int buffer_length; /* buffer length */
short int item_code; /* item code */
int *buffer_add; /* buffer address */
int *return_len_add; /* return address */
} ;
struct stream_type
{
int ident; /* stream id */
short int alloc; /* file size */
short int flags; /* file record attributes/format */
short int length; /* resultant file name length */
short int stuff; /* file name descriptor class & type */
int nam_add; /* file name descriptor text pointer */
} ;
globalvalue xtpu$_success; /* DEC XTPU Success code */
globalvalue xtpu$_quitting; /* Exit code defined by DEC XTPU */
globalvalue /* Cleanup codes defined by DEC XTPU */
xtpu$m_delete_journal, xtpu$m_delete_exith,
xtpu$m_delete_buffers, xtpu$m_delete_windows, xtpu$m_delete_cache,
xtpu$m_prune_cache, xtpu$m_execute_file, xtpu$m_execute_proc,
xtpu$m_delete_context, xtpu$m_reset_terminal, xtpu$m_kill_processes,
xtpu$m_close_section, xtpu$m_delete_others, xtpu$m_last_time;
globalvalue /* Item codes for item list entries */
xtpu$_fileio, xtpu$_options, xtpu$_sectionfile,
xtpu$_commandfile ;
globalvalue /* Option codes for option item */
xtpu$m_display, xtpu$m_section, xtpu$m_command, xtpu$m_create ;
globalvalue /* Possible item codes in item list */
xtpu$k_access, xtpu$k_filename, xtpu$k_defaultfile,
xtpu$k_relatedfile, xtpu$k_record_attr, xtpu$k_maximize_ver,
xtpu$k_flush, xtpu$k_filesize;
globalvalue /* Possible access types for xtpu$k_access */
xtpu$k_io, xtpu$k_input, xtpu$k_output;
globalvalue /* RMS File Not Found message code */
rms$_fnf;
globalvalue /* FILEIO routine functions */
xtpu$k_open, xtpu$k_close, xtpu$k_close_delete,
xtpu$k_get, xtpu$k_put;
int lib$establish (); /* RTL routine to establish an event handler */
int xtpu$cleanup (); /* XTPU routine to free resources used */
int xtpu$control (); /* XTPU routine to invoke the editor */
int xtpu$execute_inifile (); /* XTPU routine to execute initialization code */
int xtpu$handler (); /* XTPU signal handling routine */
int xtpu$initialize (); /* XTPU routine to initialize the editor */
/*
This function opens a file for either read or write access, based upon
the itemlist passed as the data parameter. Note that a full implementation
of the file open routine would have to handle the default file, related
file, record attribute, maximize version, flush and file size item code
properly.
*/
open_file (data, stream)
int *data;
struct stream_type *stream;
{
struct item_list_entry *item;
char *access; /* File access type */
char filename[256]; /* Max file specification size */
/* Process the item list */
item = data;
while (item->item_code != 0 && item->buffer_length != 0)
{
if (item->item_code == xtpu$k_access)
{
if (item->buffer_add == xtpu$k_io) access = "r+";
else if (item->buffer_add == xtpu$k_input) access = "r";
else if (item->buffer_add == xtpu$k_output) access = "w";
}
else if (item->item_code == xtpu$k_filename)
{
strncpy (filename, item->buffer_add, item->buffer_length);
filename [item->buffer_length] = 0;
lib$scopy_r_dx (&item->buffer_length, item->buffer_add,
&stream->length);
}
else if (item->item_code == xtpu$k_defaultfile)
{ /* Add code to handle default file */
} /* spec here */
else if (item->item_code == xtpu$k_relatedfile)
{ /* Add code to handle related */
} /* file spec here */
else if (item->item_code == xtpu$k_record_attr)
{ /* Add code to handle record */
} /* attributes for creating files */
else if (item->item_code == xtpu$k_maximize_ver)
{ /* Add code to maximize version */
} /* number with existing file here */
else if (item->item_code == xtpu$k_flush)
{ /* Add code to cause each record */
} /* to be flushed to disk as written */
else if (item->item_code == xtpu$k_filesize)
{ /* Add code to handle specification */
} /* of initial file allocation here */
++item; /* get next item */
}
stream->ident = fopen(filename,access);
if (stream->ident != 0)
return xtpu$_success;
else
return rms$_fnf;
}
/*
This procedure closes a file
*/
close_file (data,stream)
struct stream_type *stream;
{
close(stream->ident);
return xtpu$_success;
}
/*
This procedure reads a line from a file
*/
read_line(data,stream)
struct dsc$descriptor *data;
struct stream_type *stream;
{
char textline[984]; /* max line size for XTPU records */
int len;
globalvalue rms$_eof; /* RMS End-Of-File code */
if (fgets(textline,984,stream->ident) == NULL)
return rms$_eof;
else
{
len = strlen(textline);
if (len > 0)
len = len - 1;
return lib$scopy_r_dx (&len, textline, data);
}
}
/*
This procedure writes a line to a file
*/
write_line(data,stream)
struct dsc$descriptor *data;
struct stream_type *stream;
{
char textline[984]; /* max line size for XTPU records */
strncpy (textline, data->dsc$a_pointer, data->dsc$w_length);
textline [data->dsc$w_length] = 0;
fputs(textline,stream->ident);
fputs("\n",stream->ident);
return xtpu$_success;
}
/*
This procedure will handle I/O for XTPU
*/
fileio(code,stream,data)
int *code;
int *stream;
int *data;
{
int status;
/* Dispatch based on code type. Note that a full implementation of the */
/* file I/O routines would have to handle the close and delete code properly */
/* instead of simply closing the file */
if (*code == xtpu$k_open) /* Initial access to file */
status = open_file (data,stream);
else if (*code == xtpu$k_close) /* End access to file */
status = close_file (data,stream);
else if (*code == xtpu$k_close_delete) /* Treat same as close */
status = close_file (data,stream);
else if (*code == xtpu$k_get) /* Read a record from a file */
status = read_line (data,stream);
else if (*code == xtpu$k_put) /* Write a record to a file */
status = write_line (data,stream);
else
{ /* Who knows what we got? */
status = xtpu$_success;
printf ("Bad FILEIO I/O function requested");
}
return status;
}
/*
This procedure formats the initialization item list and returns it as
is return value.
*/
callrout()
{
static struct bpv_arg add_block =
{ fileio, 0 } ; /* BPV for fileio routine */
int options ;
char *section_name = "XTPU$SECTION";
static struct item_list_entry arg[4];
/* Setup file I/O routine item entry */
arg[0].item_code = (unsigned short int) xtpu$_fileio;
arg[0].buffer_length = 4;
arg[0].buffer_add = &add_block;
arg[0].return_len_add = 0;
/* Setup options item entry. Leave journaling off. */
options = xtpu$m_display | xtpu$m_section;
arg[1].item_code = (unsigned short int) xtpu$_options;
arg[1].buffer_length = 4;
arg[1].buffer_add = &options;
arg[1].return_len_add = 0;
/* Setup section file name */
arg[2].item_code = (unsigned short int) xtpu$_sectionfile;
arg[2].buffer_length = strlen(section_name);
arg[2].buffer_add = section_name;
arg[2].return_len_add = 0;
arg[3].item_code = 0;
arg[3].buffer_length = 0;
arg[3].buffer_add = 0;
arg[3].return_len_add = 0;
return arg;
}
/*
Main program. Initializes XTPU, then passes control to it.
*/
main()
{
int return_status ;
int cleanup_options;
struct bpv_arg add_block;
/* Establish as condition handler the normal DEC XTPU handler */
lib$establish(xtpu$handler);
/* Setup a BPV to point to the callback routine */
add_block.routine_add = callrout ;
add_block.env = 0;
/* Do the initialize of XTPU */
return_status = xtpu$initialize(&add_block);
if (!return_status)
exit(return_status);
/* Have XTPU execute the procedure XTPU$INIT_PROCEDURE from the section file */
/* and then compile and execute the code from the command file */
return_status = xtpu$execute_inifile();
if (!return_status)
exit (return_status);
/* Turn control over to XTPU */
return_status = xtpu$control ();
if (!return_status)
exit(return_status);
/* Now clean up. */
cleanup_options = xtpu$m_last_time | xtpu$m_delete_context;
return_status = xtpu$cleanup (&cleanup_options);
exit (return_status);
printf("Experiment complete");
}
本節では，ルーチン・テンプレート形式で個々のDEC XTPUルーチンを説明します。
内部データ構造をクリーンアップし，メモリを解放し， ターミナルを初期状態に戻します。これは最後にコールされるルーチンです。
XTPU$CLEANUP flags
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはすべて，条件値を R0に戻します。このルーチンから戻される可能性のある条件値については， "戻される条件値"にまとめられています。
| OpenVMS用法 | ロングワード・マスク |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
クリーンアップ・オプションを定義するフラグ(あるいはマスク)です。 flags 引数は，クリーンアップ・オプションを定義するロングワード・ビット・ マスクのアドレス，または32ビット・マスクのアドレスです。このマスクは， セットしたいフラグ・ビットの論理和(OR)です。XTPU$V...はビット・アイテムを示し， XTPU$M...はマスクを示します。クリーンアップ・オプションは 表 6-1に示されているとおりです。
| シンボル[1] | 機能 |
|---|---|
| XTPU$M_CLOSE_KANJI_DIC | かな漢字変換辞書をオープンしていた場合，かな漢字変換辞書をクローズします。 |
| XTPU$M_CLOSE_KANJI_DIC | かな漢字変換辞書をオープンしていた場合，かな漢字変換辞書をクローズします。 |
| XTPU$M_CLOSE_SECTION[2] | セクション・ファイルをクローズし，関連するメモリを解放します。バッファ, ウィンドウ，およびプロセスがすべて削除されます。キャッシュは整理され， 初期化ファイルと初期化プロシージャの再実行のためのフラグがセットされます。 セクションがクローズされ，しかもオプション・ビットが SECTION修飾子の存在を示している場合には，次にXTPU$INITIALIZEをコールすると， 新しいセクション・ファイルが読み込まれます。 |
| XTPU$M_DELETE_ BUFFERS | すべてのテキスト・バッファを削除します。このあとも DEC XTPUをコールする場合には，これらのデータ構造を参照する変数はすべて， DELETE組込みプロシージャの場合と同様にリセットされます。 バッファが削除される場合には，そのバッファに含まれるレンジとマーカ， およびそのバッファを使用するサブプロセスもすべて削除されます。 |
| XTPU$M_DELETE_CACHE | 仮想ファイル・マネージャのデータ構造とキャッシュを削除します。 この削除が要求された場合には，バッファもすべて削除されます。 キャッシュが削除される場合には，次にコールされるときに，初期化ルーチンは 仮想ファイル・マネージャを再初期化しなければなりません。 |
| XTPU$M_DELETE_CONTEXT | DEC XTPUのコンテキスト全体を削除します。このオプションが指定されている 場合には，初期化ファイルと初期化プロシージャの実行のためのオプションを除き， 他のオプションもすべて指定されているものと解釈されます。 |
| XTPU$M_ DELETE_EXITH | DEC XTPUの終了ハンドラを削除します。 |
| XTPU$M_DELETE_JOURNAL | ジャーナル・ファイルがオープンされている場合には， そのファイルをクローズし，削除します。 |
| XTPU$M_ DELETE_OTHERS | 前もって割り当てられているすべてのデータ構造を削除します。 これらのデータ構造のために使用されていたメモリは， 次にXTPU$INITIALIZEをコールするときに再割り当てされます。 |
| XTPU$M_DELETE_WINDOWS | すべてのウィンドウを削除します。このあともDEC XTPUをコールする場合には， これらのデータ構造を参照する変数はすべて， DELETE組込みプロシージャの場合と同様にリセットされます。 |
| XTPU$M_EXECUTE_FILE | XTPU$EXECUTE_INIFILEをもう一度コールしたときに，コマンド・ファイルを 再実行します。コマンド・ファイルに新しいファイル名を指定したい場合には， このビットをセットしなければなりません。このオプションは/COMMAND修飾子の 存在を示すために，XTPU$INITIALIZEに渡されるオプション・ ビットといっしょに使用します。 |
| XTPU$M_EXECUTE_PROC | XTPU$INIT_PROCEDUREを検索し，XTPU$EXECUTE_INIFILEが次にコールされたときに， XTPU$INIT_ PROCEDUREを実行します。 |
| XTPU$M_KILL_PROCESSES | セッションで生成されたすべてのサブプロセスを削除します。 |
| XTPU$M_LAST_ TIME | このビットは，DEC XTPUを最後にコールする場合にだけセットしなければなりま せん。このビットをセットしたのに，そのあとでDEC XTPUをコールした場合には， 結果は予測できないものとなります。 |
| XTPU$M_PRUNE_CACHE | バッファにページが割り当てられていない仮想ファイル・マネージャ・ キャッシュをすべて解放します。このオプションは，セッションで作成されたあと， 現在は不要になったキャッシュを解放します。 |
| XTPU$M_RESET_TERMINAL | DEC XTPUを起動したときの状態にターミナルをリセットします。 ターミナル・メールボックスとウィンドウもすべて削除されます。 ターミナルがリセットされた場合には， 次にXTPU$INITIALIZEをコールするときに，ターミナルは再初期化されます。 |
|
[1] プリフィックスはXTPU$M_ またはXTPU$V_ です。 XTPU$M_ は，ビットがセットされるマスクが 特定のフィールドに対応することを示しています。XTPU$V_ はビット番号 です。 [2] 単純なコール可能インターフェイスを使用する場合には， XTPU$CLOSE_SECTION はセットされません。この機能を使用すれば， XTPU$XTPU を2回以上呼び出すときに， コールする度にセクション・ファイルをオープン/クローズされません。 | |
DEC XTPUの使用を終了する場合には，このルーチンをコールすることにより， メモリを解放し，ターミナルの設定を初期状態に戻しておかなければなりません。
XTPU$CLEANUPをコールしたあとすぐにユーザ・アプリケーションを終了する場合には， データ構造を削除しないでください。VMSが自動的にデータ構造を削除します。 VMSシステムがデータ構造を削除することで，プログラムの性能は向上します。
注意
| XTPU$_SUCCESS | 正常終了したことを示します。 |
コマンド・ラインを解析し，XTPU$INITIALIZEのためにアイテム・リストを作成します。
このルーチンは，CLI$DCL_PARSEをコールし，解析するコマンドとコマンド・テーブル を設定します。次にXTPU$PARSEINFOをコールし，XTPU$INITIALIZEのためにアイテム・ リストを作成します。
ユーザのアプリケーションがDEC XTPUの動作に無関係の情報をコマンド・ラインから 解析している時には，アプリケーションはXTPU$CLIPARSEを呼び出す前にすべての情報 の解析を終っていなければなりません。XTPU$CLIPARSEはXTPU$CLIPARSEを呼びだす前 に得たコマンド行の解析の情報を破壊します。
XTPU$CLIPARSE string, fileio, call_user
| OpenVMS用法 | アイテム・リスト |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
このルーチンはアイテム・リストのアドレスを返します。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
コマンド・ラインです。string 引数は，DEC XTPUコマンドのディスクリ プタのアドレスです。
| OpenVMS用法 | 符号なしロングワード・ベクタ |
| データ型 | バウンド・プロシージャ値 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
ファイル入出力ルーチンです。fileio 引数は，ファイル入出力ルーチン のデスクリプタのアドレスです。
| OpenVMS用法 | 符号なしロングワード・ベクタ |
| データ型 | バウンド・プロシージャ値 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
コールユーザ・ルーチンです。call_user 引数は，コールユーザ・ルー チンのディスクリプタのアドレスです。
このルーチンはターミナルへのチャネルをクローズします。
XTPU$CLOSE_TERMINAL
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンのほとんどは， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値につ いては，"戻される条件値"にまとめられています。
このルーチンはCALL_USER組込みプロシージャと対応するコールユーザ・ルーチン とともに用いて，DEC XTPUの端末へのアクセスを制御します。 コールユーザ・ルーチンがXTPU$CLOSE_TERMINALを呼ぶと，DEC XTPUは 端末へのチャネルと，対応するDEC XTPUのメイル・ボックスをクローズします。
コールユーザ・ルーチンから制御が戻されると，DEC XTPUは自動的に端末への チャネルを再オープンし，他のウィンドウで隠されていないウィンドウを再表示します。
コールユーザ・ルーチンは，そのプログラム中でいつでもXTPU$CLOSE_ TERMINAL を使用することができます。また，必要に応じて何度でも使用することができます。 XTPU$CLOSE_TERMINALを使用したときに， すでにターミナルがクローズされている場合は，そのコールは無視されます。
| XTPU$_SUCCESS | 正常終了したことを示します。 |
DEC XTPUエディタのメイン処理ルーチンです。このルーチンは， テキストとコマンドを読み取り，それを実行します。このルーチンをコールすると (XTPU$INITIALIZEをコールしたあと)，制御はDEC XTPUに渡されます。
XTPU$CONTROL [integer]
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 整数 |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
呼び出しプログラムがDEC XTPUに制御を渡した時に， "Editing Session is not being journaled"というメッセージが 表示されないようにします。将来のコンパティビリティを保つために， 真(奇数)の整数を指定してください。引数を省略した場合，ジャーナリング されていないときには，DEC XTPUはメッセージを表示します。
このルーチンは編集セッションを制御します。このルーチンは，テキストと コマンドを読み取り，それを実行します。実行された編集内容を示すように， スクリーン上のウィンドウが更新されます。XTPU$SPECIFY_ ASYN_ACTIONルーチンを XTPU$TRIGGER_ASYN_ACTIONルーチンとともに使って，DEC XTPUを中断し ユーザ・プログラムがコントロールを取り戻すようにすることもできます。
注意
制御がユーザ・プログラムに戻されるのは，エラーが発生した場合， またはQUIT組込みプロシージャかEXIT組込みプロシージャを実行したあとだけです。
| XTPU$_EXITING | EXITの結果として戻されます(省略時の条件ハンドラが設定されている場合)。 |
| XTPU$_NONANSICRT | 処理の中断の結果として戻されます。この条件値が戻されるのは， XTPU$_DISPLAYFILEをNODISPLAYに設定してDEC XTPUを呼び出し， スクリーン関係のコマンドを実行しようとしたときです。 |
| XTPU$_ QUITTING | QUITの結果として戻されます(省略時の条件ハンドラが設定されている場合)。 |
| XTPU$_ RECOVERFAIL | 回復操作が異常終了したことを示します。 |
このルーチンは，パラメータからコマンド文字列を作成し， そのコマンド文字列を XTPU$XTPUルーチンに渡します。
XTPU$EDITは，もうひとつのDEC XTPUの単純なコール可能インターフェイスのエントリ・ ポイントです。
XTPU$EDIT input, output
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど，条 件値をR0に戻します。このルーチンから戻される可能性のある条件値につい ては，"戻される条件値"にまとめられています。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
入力ファイル名です。input 引数は，ファイル指定のディスクリプタの アドレスです。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
出力ファイル名です。output 引数は，出力ファイル指定のディスクリ プタのアドレスです。これは/OUTPUTコマンド修飾子で使用される文字列です。
このルーチンはコマンド列を作成し，それをXTPU$XTPUに渡します。 出力文字列の長さが0より大きい場合には，以下に示されているように， 出力文字列は/OUTPUT修飾子を使ってコマンド・ラインに指定します。
EDIT/XTPU [/OUTPUT= output] input
もし，アプリケーションがDEC XTPUの操作に関係しない修飾子情報を 解析するときには，そのアプリケーションがXTPU$EDITをコールする前にすべての DEC XTPUに関係しない修飾子情報を入手している必要があります。その理由は， XTPU$EDITはXTPU$EDITが呼ばれる前のすべての修飾子情報を破壊してしまうからです。
このルーチンは，ユーザ・プログラムが DEC XTPUステートメントを実行できるようにします。
XTPU$EXECUTE_COMMAND string
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
DEC XTPUステートメントです。string 引数は，1つかまたはそれ以上の DEC XTPUステートメントを示す文字列のディスクリプタのアドレスです。
| XTPU$_SUCCESS | 正常終了したことを示します。 |
| XTPU$_EXITING | EXIT組込みプロシージャが呼び出されたことを示します。 |
| XTPU$_QUITTING | QUIT組込みプロシージャが呼び出されたことを示します。 |
| XTPU$_ EXECUTEFAIL | 実行が異常終了したことを示します。これは， 実行エラーまたはコンパイラ・エラーが発生したためです。 |
このルーチンは，ユーザがユーザ作成初期化ファイルを実行できるようにします。
このルーチンは，エディタを初期化したあとで， 他のコマンドを処理する前に実行しなければなりません。
XTPU$EXECUTE_INIFILE
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
注意
XTPU$CLEANUPをコールしたあと，このルーチンをコールする場合には， XTPU$_EXECUTEPROCEDUREフラグとXTPU$_EXECUTEFILEフラグをセットしなければなりま せん。これらのフラグをセットしなかった場合には，初期化ファイルは実行されません。
| XTPU$_SUCCESS | 正常終了。 |
| XTPU$_EXITING | EXITの結果として戻されます。 省略時の条件ハンドラを使用している場合には，セッションは終了します。 |
| XTPU$_QUITTING | QUITの結果として戻されます。 省略時の条件ハンドラを使用している場合には，セッションは終了します。 |
| XTPU$_COMPILEFAIL | 初期化ファイルのコンパイルが異常終了したことを示します。 |
| XTPU$_ EXECUTEFAIL | 初期化ファイルに含まれるステートメントの実行が異常終了したことを示します。 |
| XTPU$_FAILURE | 他のすべてのエラーを示す汎用コード。 |
このルーチンはファイル操作を処理します。ユーザが作成した ファイル入出力ルーチンは，何らかの操作を実行するためにこのルーチンを 呼び出すことができます。しかし，ファイルをオープンするルーチンは， そのファイルに対してすべての操作を実行しなければなりません。たとえば， XTPU$FILEIOがファイルをオープンする場合には， そのファイルをクローズする操作も実行しなければなりません。
XTPU$FILEIO code, stream, data
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
あるDEC XTPU機能を指定するアイテム・コードです。code 引数は，実行する機能を 指定するDEC XTPUからのアイテム・コードを含むロングワードのアドレスです。
ファイル入出力ルーチンに指定できるアイテム・コードは，以下のとおりです。
| OpenVMS用法 | 不定 |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
ファイル指定です。stream 引数は，4つのロングワードで構成されるデータ構造の アドレスです。このデータ構造は，操作されるファイルを記述するために使用されます。
このデータ構造は，すべてのファイルを参照するために使用されます。 ファイル・オープン要求が実行されたときには， このデータ構造にデータが書き込まれます。他の要求はすべて， この構造の情報を使って，どのファイルが参照されているかを判断します。
図 6-2はストリーム・データ構造を示しています。
最初のロングワードは，各ファイルの固有の識別子を格納するために使用されます。 ユーザ作成ファイル入出力ルーチンは，0から511までの値に制限されています。 したがって，最大512のファイルを同時にオープンすることができます。
2番目のロングワードは3つのフィールドに分かれています。下位ワードは， FAB (FAB$L_ALQ)から割り当てられるサイズ，つまり， このファイルに割り当てられるブロック数を格納するために使用されます。 この値はあとで，ディスク空間を前もって割り当てるために出力ファイル・サイズを 計算するときに使用されます。2ワード目の下位バイトは， 既存のファイルをオープンするときに，レコード属性バイト(FAB$B_RAT) を格納するために使用されます。上位バイトは， 既存のファイルをオープンするときに，レコード・フォーマット・バイト (FAB$B_RFM)を格納するために使用されます。これらは， 入力ファイルと同じフォーマットで出力ファイルを作成するために使用されます。 これらのフィールドには，ファイルをオープンするルーチンがデータを書き込みます。
最後の2つのロングワードは，作成または拡張されるファイル名のディスクリプタ として使用されます。この名前はあとで，EXITを処理するときに使用されます。 このディスクリプタには，オープン操作のあとで，ファイル名が書き込まれます。 このディスクリプタは，ランタイム・ライブラリのLIB$SCOPY_R_DXルーチンまたは LIB$SCOPY_DXルーチンを使って割り当てなければなりません。 この空間が不要になった場合には，DEC XTPUによって解放されます。
| OpenVMS用法 | アイテム・リスト3 |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
ストリーム・データです。data 引数はアイテム・リストのアドレス， またはディスクリプタのアドレスです。
注意
このパラメータの意味は，コード・フィールドに指定したアイテム・コードによって 異なります。
XTPU$K_OPENアイテム・コードを指定した場合には，data 引数は， オープン要求に関する情報を含むアイテム・リストのアドレスです。 オープン要求に関する情報を指定する場合には， 以下のDEC XTPUアイテム・コードを使用できます。
| フォーマット | 属性 |
|---|---|
| STM, STMLF, STMCR | O, BLK, CR, BLK+CR |
| VAR | O, BLK, FTN, CR, BLK+FTN, BLK+CR |
他の組み合わせはすべて，CR属性を持ったVARフォーマットに変換されます。
このルーチンは常に，ストリーム・データ構造の最初のロングワードに 511より大きな値をセットします。ユーザ作成ファイル入出力ルーチンは 0−511の値に制限されているため，このルーチンがセットするファイル制御ブロック (FCB)とユーザが作成したブロックは簡単に区別することができます。
注意
DEC XTPUは単純なコール可能インターフェイスを使用する場合には，省略時の値によ りXTPU$FILEIOを使用します。完全なコール可能インターフェイスを使用する場合には， XTPU$FILEIOを呼び出すか，または自分で作成した入出力ルーチンを使用しなければな りません。
このルーチンはDEC XTPUの条件ハンドラです。DEC XTPU条件ハンドラは， Put Message(SYS$PUTMSG)システム・サービスを呼び出し， そのシステム・サービスに XTPU$MESSAGEのアドレスを渡します。
XTPU$HANDLER signal_vector, mechanism_vector
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。
| OpenVMS用法 | 引数リスト |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
シグナル・ベクタです。条件ハンドラに渡されるシグナル・ベクタについての説明は， 『OpenVMS System Services Reference Manual』を参照してください。
| OpenVMS用法 | 引数リスト |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
条件ハンドラに渡されるメカニズム・ベクタについての説明は， 『OpenVMS System Services Reference Manual』を参照してください。
ハンドラが受け取った条件値にFATALステータスが含まれている場合や， DEC XTPUのファシリティ・コードが含まれていない場合には，条件が再通知されます。
条件がXTPU$_QUITTING，XTPU$_EXITING，またはXTPU$_RECOVERFAILの場合には， 条件ハンドラを設定したルーチンに対して，UNWIND要求が与えられます。
メッセージを処理したあと，条件ハンドラは継続ステータスを戻します。 DEC XTPUエラー・メッセージ要求は，どのメッセージを出力しなければならないかを 示す条件を通知することによって実行されます。シグナル・アレイに含まれる引数は， 正しくフォーマッティングされたメッセージ引数ベクタです。このベクタには， 関連するメッセージに対する複数の条件とフォーマッティングされたASCII出力 (FAO)引数が含まれていることがあります。たとえば， 存在しないファイルをエデイタがオープンしようとした場合には， DEC XTPUのメッセージとしてXTPU$_NOFILEACCESSが通知されます。 このメッセージに対するFAO引数は，ファイルの名前を示す文字列です。 この条件にはエラー・ステータスが含まれており，そのあとに RMSのステータス・フィールド(STS)とステータス値フィールド(STV)が続きます。 この条件には回復不可能な重大なエラーは含まれていないので， エラーを処理したあと，エディタは処理を継続できます。
エディタはXTPU$CONTROLから自動的に戻るわけではありません。したがって， XTPU$CONTROLルーチンをコールする場合には， 制御をエディタに戻すための方法を設定しておかなければなりません (たとえば，CALL_USER組込みプロシージャを使用します)。また， ユーザ作成条件ハンドラを設定したものの，特定の条件に対しては DEC XTPUハンドラをコールする場合には，プログラムの中で制御を戻したい場所に， 省略時の条件ハンドラを設定しておかなければなりません。また， XTPU$SPECIFY_ASYN_ACTIONおよびXTPU$TRIGGER_ASYNC_ACTION の非同期ルーチンを使って，XTPU$CONTROLを中断することもできます。
『OpenVMS Calling Standard』を参照してください。
このルーチンは編集を行えるようにDEC XTPUを初期化します。 このルーチンはグローバル・データ構造を割り当て，グローバル変数を初期化し， 仮想ファイル・マネージャやスクリーン・マネージャ，入出カサブシステムも含めて， エディタの主要コンポーネントのそれぞれに対して， 適切なセットアップ・ルーチンをコールします。
XTPU$INITIALIZE callback [,user_arg]
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 符号なしロングワード・ベクタ |
| データ型 | バウンド・プロシージャ値 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
コールバック・ルーチンです。callback 引数は，初期化パラメータを含むアイテム・ リストのアドレスを戻すユーザ作成ルーチンまたはファイル入出力操作を 処理するルーチンのアドレスです。このコールバック・ルーチンは XTPU$CLIPARSE またはユーザ作成のパース・ルーチンのどちらかを呼び出さなければなりません。
コール可能なDEC XTPUは，初期化パラメータを指定するために使用できるアイテム・ コードを定義しています。これらのコードを使用するときには， 以下の基準に従ってください。
図 6-3は，アイテムディスクリプタの一般的な形式を示しています。 アイテム・リストの作成方法についての詳しい説明は， 使用する各言語のプログラマ・マニュアルを参照してください。
アイテムディスクリプタのリターン・アドレスは，通常0です。
使用できるアイテム・コードは表 6-2に示すとおりです。
| アイテム・コード | 説明 |
|---|---|
| XTPU$_OPTIONS | コマンド修飾子を使用可能にします。バッファ・アドレス・フィールドの 14ビットは，いろいろなDEC XTPUコマンド修飾子に対応しています。 バッファ・アドレス・フィールドの残りの18ビットは使用されません。 |
| XTPU$_JOURNALFILE | /JOURNAL修飾子に指定されている文字列を渡します。バッファ長フィールドは 文字列の長さであり，バッファ・アドレス・フィールドは文字列のアドレスです。 これは，GET_INFO (COMMAND_LINE,"JOURNAL_FILE")で使用できる文字列です。 この文字列はヌル文字列でもかまいません。 |
| XTPU$_ SECTIONFILE | マッピングされるバイナリ初期化ファイル(セクション・ファイル) の名前を示す文字列を渡します。バッファ長フィールドは文字列の長さであり， バッファ・アドレス・フィールドは文字列のアドレスです。 DEC XTPUの CLDファイルには，この文字列の省略時の値が含まれています。 XTPU$V_SECTIONビットがセットされている場合には， このアイテム・コードを指定しなければなりません。 |
| XTPU$_OUTPUTFILE | /OUTPUT修飾子に指定されている文字列を渡します。 バッファ長フィールドは文字列の長さであり， バッファ・アドレス・フィールドは文字列のアドレスを指定します。これは， GET_INFO (COMMAND_LINE,"OUTPUT_FILE")組込みプロシージャから戻される文字列です。 文字列はヌル文字列でもかまいません。 |
| XTPU$_DISPLAYFILE | /DISPLAY修飾子に指定されている文字列を渡します。 バッファ長フィールドは文字列の長さであり， バッファ・アドレス・フィールドは文字列のアドレスを指定します。 |
| XTPU$_COMMANDFILE | /COMMAND修飾子に指定されている文字列を渡します。 バッファ長フィールドは文字列の長さであり， バッファ・アドレス・フィールドは文字列のアドレスです。この文字列は，GET_INFO (COMMAND_LINE,"COMMAND_FILE")組込みプロシージャから戻される文字列です。 文字列はヌル文字列でもかまいません。 |
| XTPU$_FILENAME | コマンド・ラインに指定されている入力ファイルの名前を示す文字列を渡します。 バッファ長フィールドはこの文字列の長さを指定し，バッファ・アドレス・ フィールドはアドレスを指定します。これは，GET_INFO (COMMAND_LINE,"FILE_NAME")組込みプロシージャから戻される文字列です。 このファイル名はヌル文字列でもかまいません。 |
| XTPU$_OTHER_FILENAMES | コマンド・ラインに指定されている入力ファイルのうち一番目を除くものの名前 を示す文字列を渡します。バッファ長フィールドはこの文字列の長さを指定し， バッファ・アドレス・フィールドはアドレスを指定します。 2番目以降の入力ファイルはそれぞれXTPU$_OTHER_FILENAMESのエントリが必要です。 これは，GET_INFO (COMMAND_LINE,"NEXT_FILE_NAME") 組込みプロシージャから戻される文字列です。 |
| XTPU$_ FILEIO | ファイル操作を処理するために使用されるルーチンのバウンド・プロシージャ値 を渡します。自分で作成したファイル入出力ルーチンを使用することができ，また， ファイル操作を処理するためにDEC XTPUが提供するユーティリティ・ルーチンである XTPU$FILEIOをコールすることもできます。ファイル入出力ルーチンのアドレスは， バッファ・アドレス・フィールドに指定します。 |
| XTPU$_CALLUSER | CALL_USER組込みプロシージャがコールするユーザ作成ルーチンのバウンド・ プロシージャ値を渡します。このルーチンのアドレスはバッファ・ アドレス・フィールドに指定します。 |
| XTPU$_INIT_FILE | /INITIALIZATION修飾子に指定されている文字列を渡します。 バッファ長フィールドは文字列の長さであり， バッファ・アドレス・フィールドは文字列のアドレスです。この文字列は，GET_INFO (COMMAND_LINE, "INIT_FILE")組込みプロシージャから戻される文字列です。 |
| XTPU$_KANJI_DICFILE | /KANJI_DICTIONARY修飾子に指定されている文字列を渡します。 バッファ長フィールドはこの文字列の長さを指定し，バッファ・アドレス・フィールドは アドレスを指定します。これは，GET_INFO (COMMAND_LINE,"KANJI_DICTIONARY_ FILE") 組込みプロシージャから戻される文字列です。 |
| XTPU$_START_LINE | その編集セッションの開始行番号を渡します。 バッファ・アドレス・フィールドは/START_ POSITION修飾子で指定した2つの 整数値の最初の値です。この値はGET_ INFO (COMMAND_LINE,"LINE")組込みプロシージャ から戻される値です。通常，初期化プロシージャがこの情報を用いて， 編集するバッファの先頭位置を設定します。バッファの先頭行はline 1です。 |
| XTPU$_START_CHAR | その編集セッションの開始カラム位置を渡します。 バッファ・アドレス・フィールドは/START_POSITION修飾子で指定した2つの整数値の 2番目の値です。この値はGET_INFO (COMMAND_LINE,"CHARACTER") 組込みプロシージャから戻される値です。通常， 初期化プロシージャがこの情報を用いて，編集するバッファの先頭位置をを設定します。 バッファの先頭カラムはcharacter 1です。 |
| XTPU$_WORKFILE | /WORK修飾子で指定される文字列を渡します。 バッファ長フィールドはこの文字列の長さを指定し，バッファ・アドレス・ フィールドはアドレスを指定します。これは，GET_INFO (COMMAND_LINE,"WORK_FILE") 組込みプロシージャから戻される文字列です。 |
| XTPU$_CHAIN | バッファ・アドレス・フィールドに次のアイテム・リストのアドレスを指定します。 |
| XTPU$_ENDLIST | アイテム・リストの最後を示します。 |
| XTPU$_CTRL_C_ROUTINE | Ctrl/C ASTを処理するためのルーチンのバウンド・プロシージャ値を渡します。 DEC XTPUはCtrl/C ASTが発生すると，そのルーチンを呼び出します。 そのルーチンがFALSE値を返すと，DEC XTPUは Ctrl/Cが処理されたものと仮定します。 TRUE値が返されると，DEC XTPUは現在実行しているDEC XTPUプロシージャの実行を 強制終了させます。バッファ・アドレス・フィールドは， 2つのロングワード・ベクタのアドレスを指定しています。 最初のロングワードはルーチンのアドレスであり，2番目のロングワードはその ルーチンを呼ぶ前にR1にDEC XTPUがロードする環境値です。 |
| XTPU$_DEBUGFILE | /DEBUG修飾子で指定された文字列を渡します。バッファ長フィールドは文字列の 長さであり，バッファ・アドレス・フィールドは文字列のアドレスです。 |
表 6-3は，XTPU$K_OPTIONSアイテム・ コードによって与えられるビットと対応するマスクをまとめたものです。
| マスク | フラグ | 機能 |
|---|---|---|
| XTPU$M_RECOVER[1] | XTPU$V_RECOVER[2] | 回復操作を実行します。 |
| XTPU$M_JOURNAL | XTPU$V_JOURNAL | 編集セッションをジャーナルします。 |
| XTPU$M_READ | XTPU$V_READ | メイン・バッファに対してはREAD_ ONLY編集セッションとします。 |
| XTPU$M_ SECTION | XTPU$V_SECTION | 起動時にバイナリ初期化ファイル(DEC XTPUセクション・ファイル) にマッピングします。 |
| XTPU$M_CREATE | XTPU$V_CREATE | 指定した入力ファイルが存在しない場合，入力ファイルを作成します。 |
| XTPU$M_OUTPUT | XTPU$V_OUTPUT | セッションを終了するときに，変更された入力ファイルを書き出します。 |
| XTPU$M_COMMAND | XTPU$V_COMMAND | 起動時にコマンド・ファイルを実行します。 |
| XTPU$M_DISPLAY | XTPU$V_DISPLAY | スクリーンを使用する編集と表示のために，ターミナルを使用します。 |
| XTPU$M_ INIT | XTPU$V_INIT | イニシャライゼーション・ファイルがあります。 |
| XTPU$M_COMMAND _DFLTED | XTPU$V_COMMAND _DFLTED | コマンド・ラインのユーザが指定した省略値の名前があるかどうかを指示します。 これがTRUEである場合には，ユーザがコマンド・ファイルを 指定しなかったことを意味します。このビットがFALSEにセットされていて， かつファイルが指定されていなかったら，XTPU$INITIALIZEは失敗します。 |
| XTPU$M_ WRITE | XTPU$V_WRITE | /WRITEがコマンド・ラインで指定されたかどうかを示します。 |
| XTPU$M_MODIFY | XTPU$V_MODIFY | /MODIFYがコマンド・ラインで指定されたかどうかを示します。 |
| XTPU$M_NOMODIFY | XTPU$V_NOMODIFY | /NOMODIFYがコマンド・ラインで指定されたかどうかを示します。 |
| XTPU$M_ NOKANJI_DIC | XTPU$V_NOKANJI_DIC | /NOKANJI_DICTIONARYがコマンド・ラインで指定されたかどうかを示します。 |
| XTPU$M_SEC_LNM_MODE | XTPU$V_SEC_LNM_MODE | イメージが特権付きでインストールされ，このビットがセットされていると， セクション・ファイルを開けるときに信用のある論理名のみが使用されます。 |
|
[1] XTPU$M...マスクを示します。 [2] XTPU$V...ビット・アイテムを示します。 | ||
フラグを作成するには，0という値から開始し，セットしたい各アイテムのマスク (XTPU$M…)に対して，OR演算子を使用します。また， フラグを作成する別の方法として，32ビットをビット・ベクタとして取り扱い， 希望するアイテムに対応するビット(XTPU$V…)をセットする方法もあります。
| OpenVMS用法 | ユーザ引数 |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 値による |
ユーザ引数。user_arg 引数はユーザによって書かれた初期化ルーチン INITIALIZEに渡されます。
user_arg 引数によって，アプリケーションはXTPU$INITIALIZEを通してユーザによって 書かれた初期化ルーチンに情報を渡すことができます。 DEC XTPUはこのデータを解釈しません。
このルーチンは，コールバック・ルーチンから受け取った情報に応じてエディタを 初期化します。初期化ルーチンは，省略時の値として，すべてファイル指定を ヌル文字列に設定し，すべてのオプションをオフの状態に設定します。しかし， ファイル入出力ルーチンやコールユーザ・ルーチンの省略時のアドレスは設定しません。
セクション・ファイルを指定しなかった場合には，エディタのソフトウェア機能は 制限されます。
| XTPU$_SUCCESS | 初期化が正常終了したことを示します。 |
| XTPU$_SYSERROR | システム・サービスが正しく機能しなかったことを示します。 |
| XTPU$_NONANSICRT | 入力装置 (SYS$INPUT)がサポートされないターミナルであることを示します。 |
| XTPU$_RESTOREFAIL | 復元操作でエラーが発生したことを示します。 |
| XTPU$_NOFILEROUTINE | ファイル操作を実行するための ルーチンが設定されていないことを示します。 |
| XTPU$_OPENDIC | かな漢字変換辞書がオープンできなかったことを示します。 |
| XTPU$_ INSVIRMEM | エディタが初期化を実行するのに 十分な仮想メモリが存在しないことを示します。 |
| XTPU$_FAILURE | 初期化を実行しているときに発生した他のすべてのエラーを示す汎用コードです。 |
このルーチンは，MESSAGE組込みプロシージャを使って，エラー・メッセージと文字列 を出力します。
このルーチンをコールすれば，DEC XTPUと同じ方法で，メッセージを出力し， 処理することができます。 このルーチンは，XTPU$EXECUTE_INFILEを実行したあとで使用しなければなりません。
XTPU$MESSAGE string
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。
注意
Put Message(SYS$PUTMSG)システム・サービスで使用されるので，戻されるリターン・ ステータスは無視しなければなりません。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
フォーマットされたメッセージです。string 引数は， 出力されるテキストのディスクリプタのアドレスです。 これは完全にフォーマッティングしておかなければなりません。 このルーチンはメッセージ・プリフィックスを追加しません。しかし， メッセージ・バッファが存在する場合には， テキストがメッセージ・バッファに追加されます。さらに， バッファがウィンドウにマッピングされている場合には， そのウィンドウは更新されます。
このルーチンはコマンドを解析し，XTPU$INITIALIZEのためにアイテム・リストを作成 します。
XTPU$PARSEINFO fileio, call_user
| OpenVMS用法 | アイテム・リスト |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
このルーチンは，アイテム・リストのアドレスを返します。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | バウンド・プロシージャ値 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
ファイル入出力ルーチンです。fileio 引数は，ファイル入出力ルーチン のディスクリプタのアドレスです。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | バウンド・プロシージャ値 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
コールユーザ・ルーチンです。call_user 引数は， コールユーザ・ルーチンのディスクリプタのアドレスです。
このルーチンは，現在のコマンドを解析するために，コマンド言語インタプリタ(CLI) ルーチンを使用し，DEC XTPUが期待するコマンド・パラメータと修飾子に関する照会 を行います。この照会結果は，アイテム・リストに正しい情報を設定するときに使用 されます。リストに含まれる各アイテムに対して，ユーザ・ルーチンのアドレスが 使用されます。このリストのアドレスが，ルーチンから戻される値として使用されます。
ユーザのアプリケーションがDEC XTPUの動作に無関係の情報をコマンド・ラインから 解析している時には，アプリケーションはXTPU$PARSEINFOを呼び出す前にすべての 情報の解析を終っていなければなりません。XTPU$PARSEINFOはXTPU$PARSEINFOを 呼びだす前に得たコマンド行の解析の情報を破壊します。
このルーチンはDEC XTPUの完全なコール可能インターフェイスを使用した アプリケーションがDEC XTPUに非同期動作を登録するときに使用されます。
XTPU$SPECIFY_ASYNC_ACTION facility_index ,[xtpu_statement]
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
facility_index 引数は非同期動作のINDEXを指定します。このINDEXは， XTPU$TRIGGER_ASYNC_ACTIONルーチンと共に用いられ，DEC XTPU に実行される動作を知らせます。xtpu_statement 引数を指定しなければ， 動作の取り消しができます。アプリケーションが必要ならば， 複数個の非同期動作を登録することもできます。値は任意の正の整数です。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
XTPU$TRIGGER_ASYNC_ACTIONが呼ばれたときに実行されるDEC XTPU ステートメントです。ステートメントはコンパイルされ内部に格納されます。 この引数を指定しないと，DEC XTPUは非同期イベントのリストから指定した 動作を削除します。
| XTPU$_SUCCESS | 正常終了したことを示します。 |
| XTPU$_COMPILEFAIL | xtpu_statement 引数に指定されたコードが正常にコンパイルできません。 |
| XTPU$_INVPARM | 引数が正しくありません。 |
| XTPU$_ JNLACTIVE | キー・ジャーナリングが動作中です。 このルーチンを正しく動作させるためにはバッファ・ジャーナリングが必要です。 |
このルーチンは，DEC XTPUの完全なコール可能インターフェイスを使用した アプリケーションが DEC XTPUのXTPU$CONTROLループを非同期に中断させるときに使用されます。
XTPU$TRIGGER_ASYNC_ACTION facility_index
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
facility_index 引数は非同期動作のINDEXを指定します。このINDEXは， 実行されるDEC XTPUステートメントを登録するときに XTPU$SPECIFY_ASYNC_ACTIONルーチンに渡された値です。
| XTPU$_SUCCESS | 正常終了したことを示します。 |
| XTPU$_UNKFACILITY | このルーチンに渡された facility_index 引数が XTPU$SPECIFY_ ASYNC_ACTIONに渡されたINDEXと一致しません。 |
このルーチンはDEC XTPUを起動します。これはDCLのDEC XTPUコマンドと同じです。
XTPU$XTPU command
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
コマンド文字列です。command 引数は，コマンド・ラインのディスクリプタの アドレスです。コマンド名には，XTPUを使います。
単純なコール可能インターフェイスを使用する場合には，XTPU$CLOSE_ SECTION はセットされません。この機能を使用すれば，XTPU$XTPUを 2回以上コールすることができ，コールするたびにセクション・ファイルを オープン/クローズする必要はありません。
もし，アプリケーションがDEC XTPUの操作に関係しない修飾子情報を解析するときには， そのアプリケーションがXTPU$EDITをコールする前にすべての DEC XTPUに関係しない修飾子情報を入手している必要があります。その理由は， XTPU$EDITが呼ばれる前のすべての修飾子情報を破壊してしまうからです。
DEC XTPUでファイルの処理を行うのに使用するユーザ定義の ファイル入出力ルーチンです。このルーチンの名前は， ユーザが作成した独自のファイル入出力ルーチン，または DEC XTPUのファイル入出力ルーチンの名前(XTPU$FILEIO)です。
FILEIO code, stream, data
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 参照による |
ロングワードの条件値です。ユーティリティ・ルーチンはほとんど， 条件値をR0に戻します。このルーチンから戻される可能性のある条件値は， "戻される条件値"にまとめられています。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
実行する機能を指定するDEC XTPUからのアイテム・コードです。 code 引数は実行する機能を指定するDEC XTPUからのアイテム・コードを含む ロングワードのアドレスです。
| OpenVMS用法 | 未指定 |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
ファイル記述です。stream 引数は，4つのロングワードを含むデータ構造の アドレスです。このデータ構造は， 操作するファイルを記述するために使用されます。
| OpenVMS用法 | アイテム・リスト3 |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
ストリーム・データです。data 引数はアイテム・リストのアドレス， またはディスクリプタのアドレスです。
このパラメータの値は，どのアイテム・コードを指定したかによって異なります。
戻される条件値はユーザによって決められ，操作の正常終了あるいは失敗を指示します。
このルーチンは，条件処理を実行するユーザ作成ルーチンです。
HANDLER signal_vector, mechanism_vector
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。
| OpenVMS用法 | 引数リスト |
| データ型 | 符号なしロングワード |
| アクセス | 変更 |
| 受け渡し方 | 参照による |
シグナル・ベクタです。条件ハンドラに渡されるシグナル・ベクタについての説明は， 『OpenVMS System Services Reference Manual』を参照してください。
| OpenVMS用法 | 引数リスト |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 参照による |
メカニズム・ベクタです。条件ハンドラに渡されるメカニズム・ベクタ についての説明は， 『OpenVMS System Services Reference Manual』を参照してください。
自分で独自の条件ハンドラを作成するかわりに，省略時の条件ハンドラである XTPU$HANDLERを使用することができます。独自のルーチンを作成したい場合には， DEC XTPUの内部シグナルを操作するために，ユーザの作成したルーチンが 受け取ったものと全く同じパラメータでXTPU$HANDLERをコールする必要があります。
このルーチンは，XTPU$INITIALIZEにバウンド・プロシージャ値として渡され， DEC XTPUを初期化するために必要な情報を供給するために呼び出されます。
INITIALIZE [user_arg]
| OpenVMS用法 | アイテム・リスト |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 参照による |
このルーチンは，アイテム・リストのアドレスを返します。
| OpenVMS用法 | ユーザ引数 |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | 値による |
XTPU$INITIALIZEで user_arg パラメータが指定された時には， 初期化コールバック・ルーチンは，そのパラメータだけを使って呼ばれます。 XTPU$INITIALIZEで user_arg パラメータが指定されなかった時には， 初期化コールバック・ルーチンはパラメータなしで呼ばれます。
パラメータ user_arg によって，アプリケーションはXTPU$INITIALIZEを通して ユーザによって書かれた初期化ルーチンに情報を渡すことができます。 DEC XTPUはこのデータを解釈しません。
この初期化コールバック・ルーチンは，初期化パラメータのアイテム・リストの アドレスを返すものと期待されています。そのアイテム・リストはこの 初期化コールバック・ルーチンのスコープの外で用いられるため， 静的メモリ内に割り当てられる必要があります。
このアイテム・リスト・エントリはXTPU$INITIALIZEのセクションに記述されています。 ほとんどの初期化パラメータには省略値があります。省略時の文字列はヌル文字列です。 省略時のフラグはFALSEです。唯一必要な初期化パラメータはファイル入出力のための ルーチンのアドレスです。ファイル入出力ルーチンのアドレスがアイテム・ リストにないと，XTPU$INITIALIZEはfailure statusを返します。
このルーチンを使用すれば，ユーザ・プログラムはDEC XTPU編集セッションで 制御を受け取ることができます(たとえば，エディタを一時的に終了し， 計算を実行する場合などです)。
このユーザ作成ルーチンは，DEC XTPUのCALL_USER組込みプロシージャによって 呼び出されます。CALL_USER組込みプロシージャはこのルーチンに2つのパラメータを 渡します。次に，これらのパラメータは，アプリケーションの適切な部分に渡され， 指定されているとおりに使用されます(たとえば，FORTRANプログラムで計算オペランド として使用することができます)。ランタイム・ライブラリが提供する 文字列ルーチンを使って，ユーザ・アプリケーションはコールユーザ・ルーチンで stringout パラメータに値を格納し， stringout の値をCALL_USER組込みプロシージャに戻します。
USER integer, stringin, stringout
| OpenVMS用法 | 条件値 |
| データ型 | 符号なしロングワード |
| アクセス | 書き込みのみ |
| 受け渡し方 | 値による |
ロングワードの条件値です。
| OpenVMS用法 | 符号なしロングワード |
| データ型 | 符号なしロングワード |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
CALL_USER組込みプロシージャに渡される最初のパラメータです。 これは入力専用パラメータであり，変更してはなりません。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
CALL_USER組込みプロシージャに渡される2番目のパラメータです。 これは入力専用パラメータであり，変更してはなりません。
| OpenVMS用法 | 文字列 |
| データ型 | 文字列 |
| アクセス | 読み取りのみ |
| 受け渡し方 | ディスクリプタによる |
この文字列は，CALL_USER組込みプロシージャのreturn valueとして使用されます。 ユーザ・プログラムは，ランタイム・ライブラリが提供する文字列ルーチンから 割り当てられた動的文字列をこのディスクリプタに格納しなければなりません。 DEC XTPUエディタは，必要な場合，この文字列を解放します。
INTEGER FUNCTION XTPU$CALLUSER (x,y,z)
IMPLICIT NONE
INTEGER X
CHARACTER*(*) Y
STRUCTURE /dynamic/ Z
INTEGER*2 length
BYTE dtype
BYTE class
INTEGER ptr
END STRUCTURE
RECORD /dynamic/ Z
CHARACTER*80 local_copy
INTEGER rs,lclen
INTEGER STR$COPY_DX
local_copy = '<' // y // '>'
lclen = LEN (Y) + 2
RS = STR$COPY_DX(Z,local_copy(1:lclen))
XTPU$CALLUSER = RS
END
このFORTRANプログラムをDEC XTPUプロシージャとしてコールすることができます。 以下はそのようなプロシージャの例の1つです：
PROCEDURE MY_CALL
local status;
status := CALL_USER (0,'ABCD');
MESSAGE('"' + status + '"');
ENDPROCEDURE
