C プログラマのための会計情報

表 C-1は,会計情報に関係するシステム・ サービスを示しています。会計情報ファイルを読み込むシステム・ サービスはありません。このため,読み込み処理を行うには,会計情報ファイルの構造を充分理解する必要があります。

表 C-1 会計情報システム・サービスの要約

システム・サービス 説明
$CREPRC 会計情報を禁止できるプロセスを作成する。
$SNDJBC どの資源を現在の会計情報ファイルに記録するかを制御する。 または,ユーザが定義したレコードを現在の会計情報ファイルに記録する。

この付録では,会計情報ファイルの構造について説明します。会計情報データに直接アクセスしたいプログラマを対象としています。


注意
記載されている形式は,今後のリリースで断りなく変更する場合があります。

この付録で説明するシンボルとオフセットは,STARLETライブラリの$ACRDEF マクロで定義します。

C.1 会計情報ファイル・レコードの形式

会計情報レコードは,1つの会計情報レコード・ヘッダと複数の情報パケットで構成されます。 情報パケットの数とタイプは,レコードのタイプによって異なります。

図 C-1は会計情報レコードの標準形式, 表 C-2はレコード・ヘッダのフィールドを示しています。 レコード・ヘッダのタイプ・フィールドは,表 C-3 に示す5つのフィールドに分割されます。

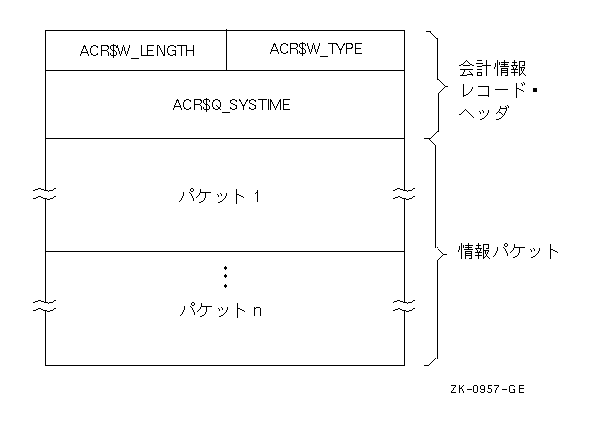

図 C-1 会計情報レコードの形式

表 C-2 会計情報レコード・ヘッダのフィールド

シンボリック・オフセット 説明
ACR$W_TYPE レコードのタイプを示す。 表 C-3に示す5つのフィールドに分割される。( ワード)
ACR$W_ LENGTH バイト単位によるレコード長。(ワード)
ACR$Q_SYSTIME 64 ビットの絶対時刻によるシステム時間。(クォドワード)

表 C-3 会計情報レコード・ヘッダのACR$W_ TYPEフィールド

シンボリック・オフセット 説明
ACR$V_PACKET レコード・ヘッダであることを示す。0 でなければならない。(1ビット)
ACR$V_TYPE レコードのタイプを示す。現在,表 C-4 に示す8つのレコード・タイプがある。(7 ビット)
ACR$V_SUBTYPE レコードを対応づけるプロセスのタイプを示す。次のタイプがある。 (4ビット)

シンボル 意味
ACR$K_BATCH バッチ・プロセス
ACR$K_DETACHED 独立プロセス
ACR$K_INTERACTIVE 会話型プロセス
ACR$K_NETWORK ネットワーク・ プロセス
ACR$K_SUBPROCESS サブプロセス

このフィールドが適用されるのは,ACR$K_IMGDELとACR$K_PRCDELのタイプのレコードだけである。

ACR$V_ VERSION 会計情報ファイル・レコード構造のバージョンを示す。 次のバージョンがある。(3ビット)

シンボル 意味
ACR$K_VERSION2 VAX/VMSバージョン2.0
ACR$K_VERSION3T VAX/VMSバージョン3.0フィールド・テスト
ACR$K_VERSION3 OpenVMS Alphaバージョン1.0とOpenVMS VAXバージョン3.0

ACR$V_CUSTOMER レコードの書き込みに使用したソフトウェアが,Compaq のソフトウェアとカスタマ・ソフトウェアのどちらであるかを示す。0 はCompaqのソフトウェア,1はカスタマ・ソフトウェアを示す。 (1ビット)


注意
ACR$K_CURVER =現在のバージョン。 今回のリリースではACR$K_VERSION3 と同じに設定してください。

C.1.1 会計情報レコードのタイプ

会計情報レコードのタイプは,レコードを記録させたイベントのタイプを示します。 現在,表 C-4に示す8種類の会計情報レコードがあります。 この表では,各レコード・タイプに格納される情報パケットも一覧しています。

表 C-4 会計情報レコードのタイプ

シンボル イベント 情報パケット
ACR$K_FILE_BL 会計情報ファイルがオープンされた ACR$K_ FILENAME
ACR$K_FILE_FL 会計情報ファイルがクローズされた ACR$K_ FILENAME
ACR$K_IMGDEL イメージが終了した ACR$K_ID ACR$K_RESOURCE ACR$K_IMAGENAME
ACR$K_LOGFAIL ログインが異常終了した ACR$K_ID ACR$K_RESOURCE
ACR$K_PRCDEL プロセスが終了した ACR$K_ID ACR$K_RESOURCE
ACR$K_PRINT 印刷ジョブが終了した ACR$K_ID ACR$K_PRINT
ACR$K_SYSINIT システムが初期化された ACR$K_ID ACR$K_RESOURCE
ACR$K_USER $SNDJBCシステム・サービスが会計情報メッセージを送信した ACR$K_ID ACR$K_USER_DATA

C.1.2 情報パケットの形式

情報パケットは,6種類あります。パケット・タイプは,情報パケットのヘッダによって, 次のように定義します。

情報パケットの標準形式については第C.1.2.1 項,各情報パケット・タイプの形式については第C.1.2.2項から第C.1.2.7項で説明します。

C.1.2.1 標準形式

情報パケットは1つのパケット・ヘッダで始まり,次に複数のデータ・フィールドが続きます。 データ・フィールドには,固定長データ,可変長データ, 可変長データまでのオフセットのいずれかを格納できます。オフセットは, パケットの先頭から可変長データまでの距離をバイト数で表したものです。

すべての可変長データは,長さを指定された文字列で表現されます。可変長データは, パケット内の最後の固定長データ・フィールドの後に続きます。 図 C-2は,情報パケットの標準形式を示しています。 すべてのデータ・フィールドが値を持つとは限りません。

情報パケットのデータ・フィールドの詳細については,第C.1.2.2項から第C.1.2.7項までを参照してください。

すべての情報パケットは,ACR$W_LENGTHフィールドとACR$W_TYPE フィールドで構成されるパケット・ヘッダで始まります。表 C-5 表 C-6を参照してください。

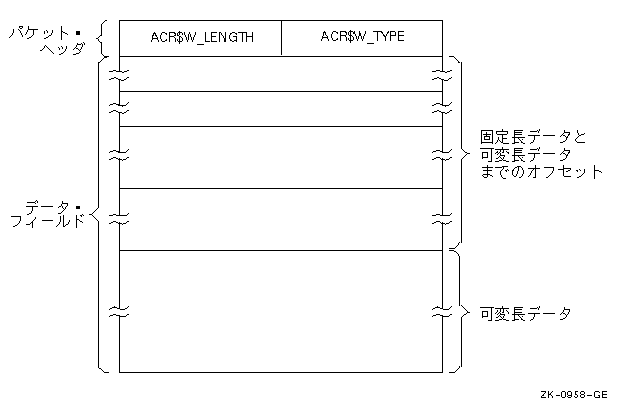

図 C-2 情報パケットの形式

表 C-5 情報パケット・ヘッダのフィールド

シンボリック・オフセット 説明
ACR$W_TYPE パケット・タイプを示す。 表 C-6に示す5つのフィールドに分割される。( ワード)
ACR$W_ LENGTH バイト単位によるパケット長。(ワード)

表 C-6 情報パケット・ヘッダのACR$W_TYPEフィールド

シンボリック・オフセット 説明
ACR$V_PACKET パケット・ヘッダであることを示す。1 でなければならない。(1ビット)
ACR$V_TYPE パケット・タイプを示す。現在,次の6 種類がある。(7ビット)

シンボル 説明
ACR$K_FILENAME ファイル名パケット
ACR$K_ID 識別パケット
ACR$K_IMAGENAME イメージ名パケット
ACR$K_PRINT 印刷資源パケット
ACR$K_RESOURCE 資源パケット
ACR$K_USER_DATA ユーザ・データ・パケット

ACR$V_SUBTYPE パケット・サブタイプを示す。 今後のため予約されている。(4ビット)
ACR$V_VERSION 表 C-3 を参照
ACR$V_CUSTOMER 表 C-3を参照

C.1.2.2 ファイル名パケット(ACR$K_FILENAME)

ファイル名パケットは,会計情報ファイルの名前を格納します。図 C-3 はファイル名パケットの形式,表 C-7 はパケット・フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

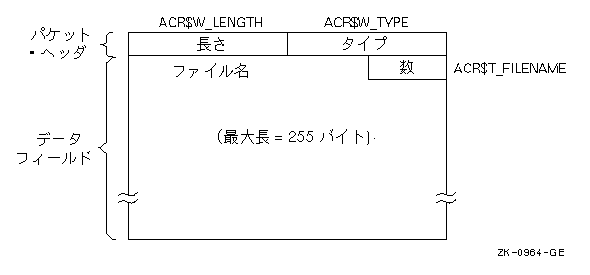

図 C-3 ファイル名パケットの形式

表 C-7 ファイル名パケットのデータ・フィールド

シンボリック・オフセット 説明
ACR$T_FILENAME ファイルの名前。(完全なファイル指定を示す, 指定された長さのASCII文字列)

C.1.2.3 識別パケット(ACR$K_ID)

識別パケットは,レコードを記録させたプロセスを格納します。

図 C-4は識別パケットの形式, 表 C-8はパケット・フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

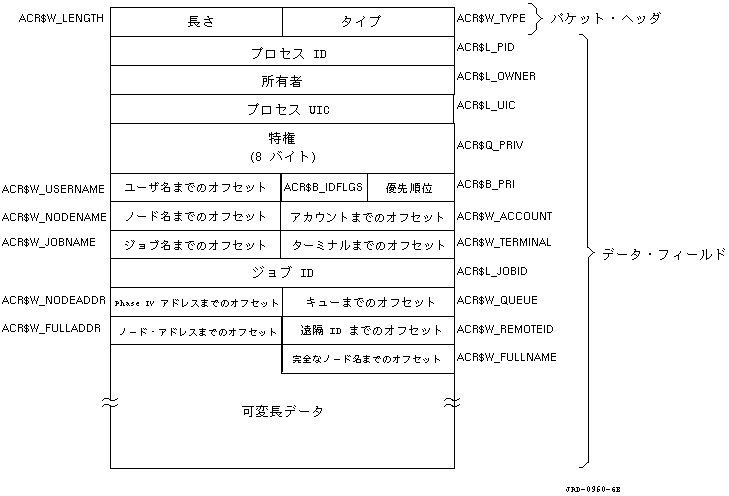

図 C-4 識別パケットの形式

表 C-8 識別パケットのデータ・フィールド

シンボリック・オフセット 説明
ACR$L_PID プロセスのプロセス識別子(PID) 。(ロングワード)
ACR$L_ OWNER 親プロセスのPID。(ロングワード)
ACR$L_UIC プロセスのUIC。メンバ番号をACR$W_MEM で,グループ番号をACR$W_GRPで定義できる。(ロングワード)
ACR$Q_PRIV プロセスが持つ特権。( クォドワード)
ACR$B_ PRI プロセスの基本優先順位。(バイト)
ACR$B_IDFLGS フラグ・バイト。下位ビットが設定されている場合は完全なアドレスと完全な名前。
ACR$W_USERNAME プロセスのユーザ名を格納する指定された長さのASCII 文字列までのオフセット。(ワード)
ACR$W_ACCOUNT プロセスのアカウント名を格納する指定された長さのASCII 文字列までのオフセット。( ワード)
ACR$W_NODENAME 遠隔プロセスのPhase Wノード名を格納する指定された長さのASCII 文字列までのオフセット。(ワード)
ACR$W_ TERMINAL ターミナル名を格納する指定された長さのASCII 文字列までのオフセット。(ワード)
ACR$W_JOBNAME ジョブ名を格納する指定された長さのASCII 文字列までのオフセット。(ワード)
ACR$L_JOBID 印刷ジョブまたはバッチ・ジョブの識別子( キュー・エントリ番号)。(ロングワード)
ACR$W_QUEUE バッチ・ジョブまたは印刷ジョブが対応するキューの名前を格納する指定された長さのASCII 文字列までのオフセット。( ワード)
ACR$W_ NODEADDR Phase W遠隔ノード・アドレスを格納する指定された長さのASCII 文字列までのオフセット。(ワード)
ACR$W_REMOTEID 遠隔プロセスの遠隔ID を格納する指定された長さのASCII文字列までのオフセット。ネットワークのインプリメンテーションと用途によって異なる。( ワード)
ACR$W_FULLADDR 完全な遠隔ノード・ ネットワーク・アドレスを格納する指定されたバイナリ文字列までのオフセット。DECnet-Plus システムでは,遠隔ノードのNSAPアドレス。
ACR$W_FULLNAME 完全な遠隔ノード名を格納する指定されたASCII 文字列までのオフセット。 DECnet/OSIシステムでは,遠隔ノードの完全な名前。

C.1.2.4 イメージ名パケット(ACR$K_IMAGENAME)

イメージ名パケットは,プロセスが実行したイメージの名前を格納します。

図 C-5はイメージ名パケットの形式, 表 C-9はパッケージ・フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

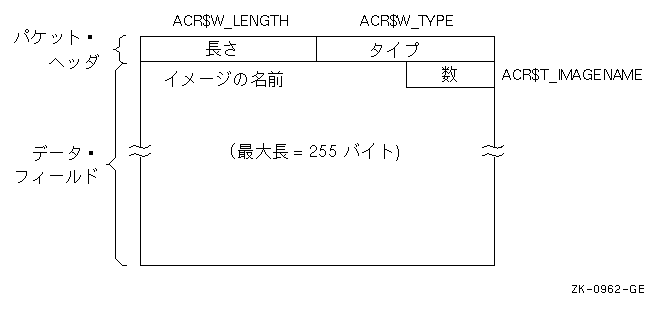

図 C-5 イメージ名パケットの形式

表 C-9 イメージ名パケットのデータ・フィールド

シンボリック・オフセット 説明
ACR$T_IMAGENAME イメージの名前。(完全なファイル指定を示す, 指定された長さのASCII文字列)

C.1.2.5 印刷資源パケット(ACR$K_PRINT)

印刷資源パケットは,印刷ジョブに関する情報を格納します。

図 C-6は印刷資源パケットの形式, 表 C-10はパケット・フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

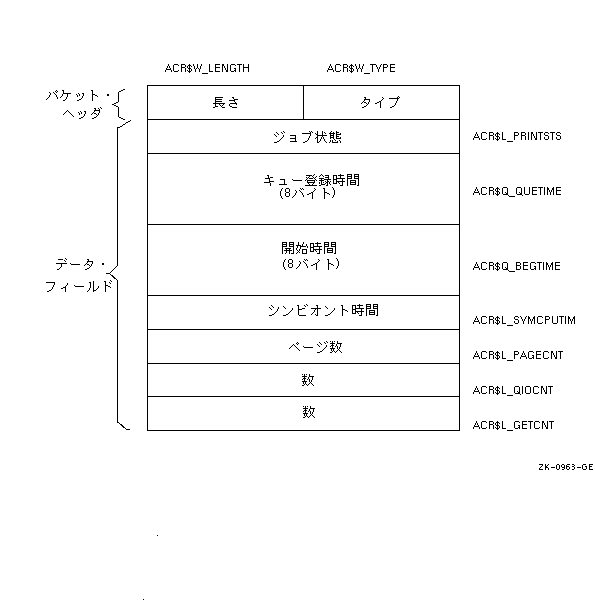

図 C-6 印刷資源パケットの形式

表 C-10 印刷資源パケットのデータ・フィールド

シンボリック・オフセット 説明
ACR$L_PRINTSTS 印刷ジョブの状態。(ロングワード)
ACR$Q_QUETIME ジョブがキューに登録された時間。(64ビットの絶対時刻)
ACR$Q_BEGTIME ジョブが開始された時間。(64 ビットの絶対時刻)
ACR$L_SYMCPUTIM シンビオントCPU時間(常に0)。(ロングワード)
ACR$L_PAGECNT 印刷されたページ数。(ロングワード)
ACR$L_QIOCNT プリンタに送られたQIO数。(ロングワード)
ACR$L_GETCNT 印刷されたファイルのGET 数。(ロングワード)

C.1.2.6 資源パケット(ACR$K_RESOURCE)

資源パケットは,プロセスに関する情報を格納します。

図 C-7は資源パケットの形式, 表 C-11はパケット・フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

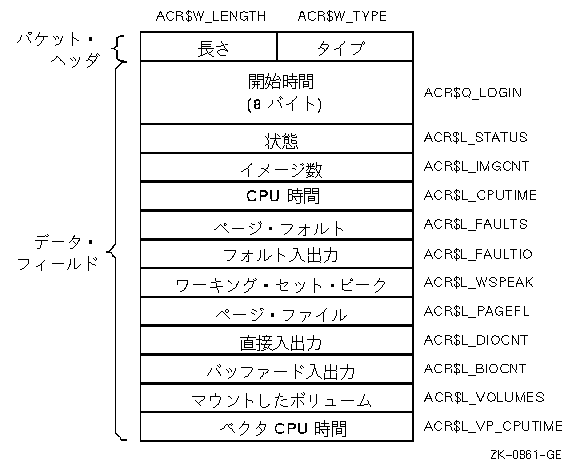

図 C-7 資源パケットの形式

表 C-11 資源パケットのデータ・フィールド

シンボリック・オフセット 説明
ACR$Q_LOGIN 64ビットの絶対時刻による, イメージが実行された時間またはプロセスが作成された時間。 (クォドワード)
ACR$L_STATUS イメージの最終終了状態,またはプロセスで最後に実行されたイメージの最終状態。( ロングワード)
ACR$L_ IMGCNT プロセスが実行したイメージ数。(ロングワード)
ACR$L_CPUTIME イメージまたはプロセスが使用したCPU 時間。10ミリ秒単位。ベクタCPU 時間も含まれる。(ロングワード)
ACR$L_ FAULTS イメージまたはプロセスが起因したハード・ ページ・フォルトとソフト・ページ・フォルトの数。(ロングワード)
ACR$L_FAULTIO イメージまたはプロセスが起因したハード・ ページ・フォルト数。(ロングワード)
ACR$L_WSPEAK イメージまたはプロセスが使用した最大ワーキング・ セット・サイズ。(ロングワード)
ACR$L_PAGEFL ページ・ ファイル最大使用量。(ロングワード)
ACR$L_DIOCNT イメージまたはプロセスが行った直接入出力数。( ロングワード)
ACR$L_ BIOCNT イメージまたはプロセスが行ったバッファード入出力数。( ロングワード)
ACR$L_ VOLUMES イメージまたはプロセスがマウントしたボリューム数。( ロングワード)
ACR$L_VP_ CPUTIME イメージまたはプロセスが使用したベクタCPU時間。10 ミリ秒単位。(ロングワード)

C.1.2.7 ユーザ・データ・パケット(ACR$K_USER_DATA)

ユーザ・データ・パケットは,$SNDJBCシステム・サービスが送信した会計情報メッセージを格納します。

図 C-8はユーザ・データの形式, 表 C-12はパケット・ フィールドを示しています。 パケット・ヘッダについては,第C.1.2.1 項を参照してください。

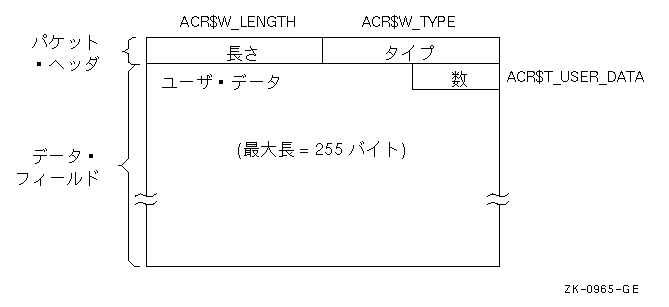

図 C-8 ユーザ・データ・パケットの形式

表 C-12 ユーザ・データ・パケットのデータ・ フィールド

シンボリック・オフセット 説明
ACR$T_USER_DATA 最大255バイトのデータ( 指定された長さの文字列)
